Herkunftsort:
China
Zertifizierung:
CE ROHS

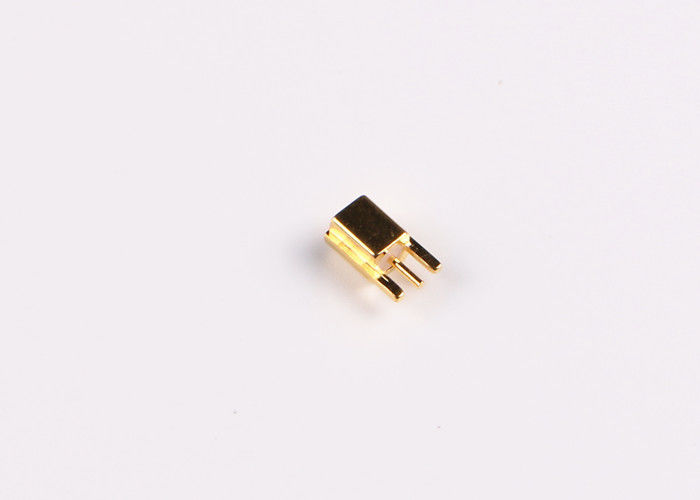

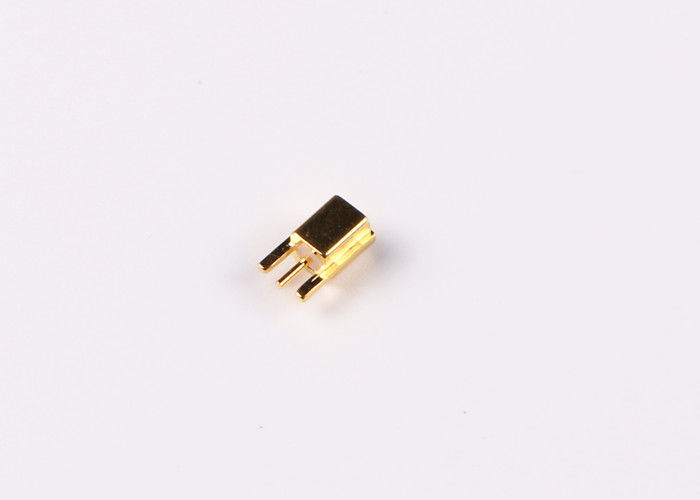

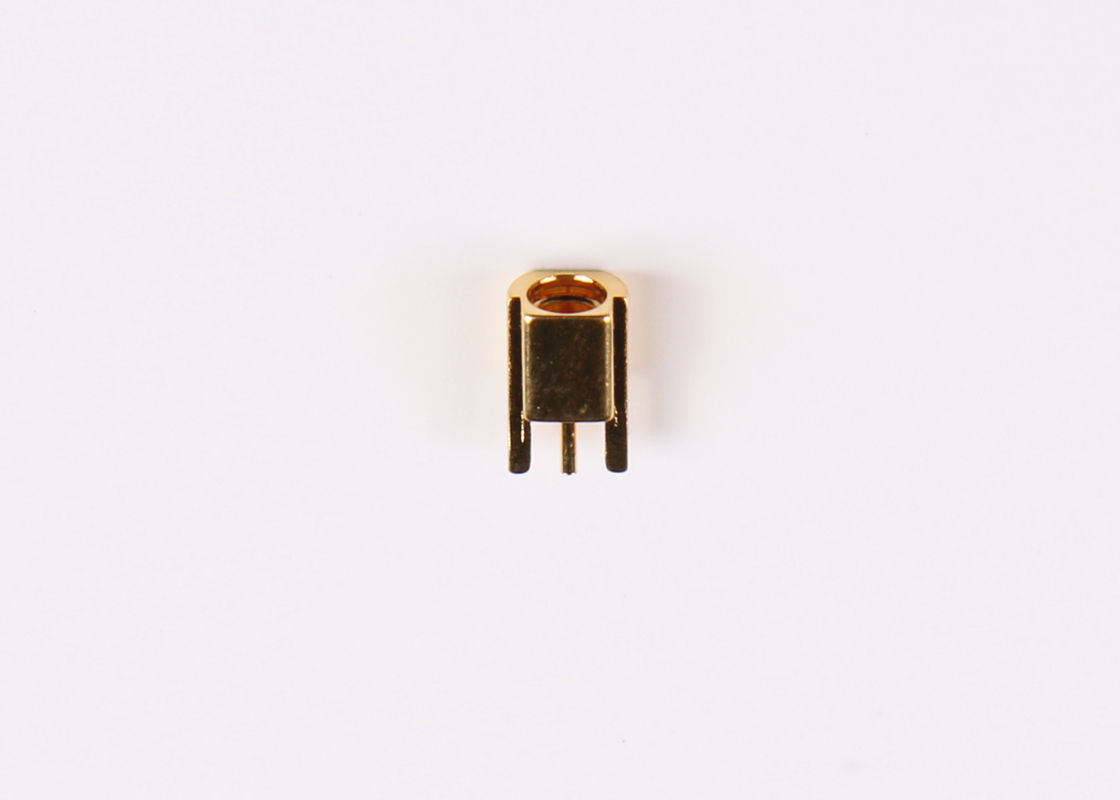

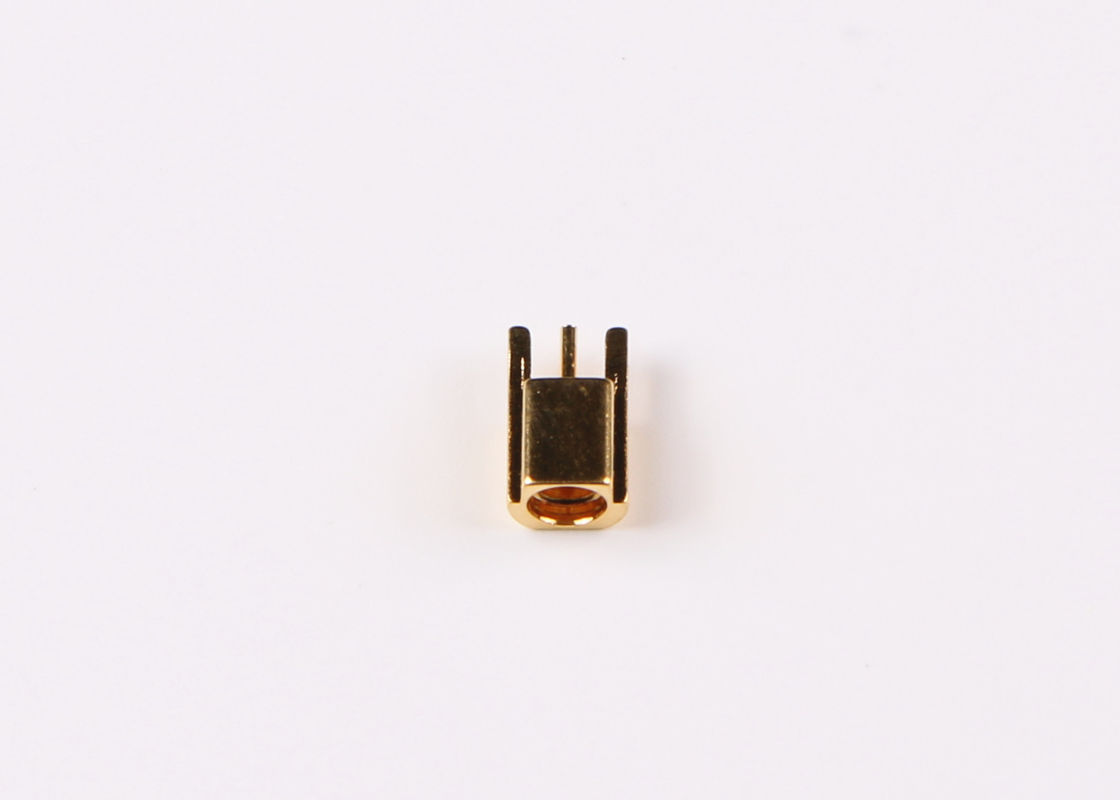

Gold überzogener Stempel MCX gerades Rf-Kabel-Koaxialstecker für PWB-Berg
Eigenschaften:
- Schnellkupplung/Trennung Verschluss-auf dem Anschluss verringert Installationszeit
- Bringt eine breite Palette von Miniatur-flexiblen biegbaren Koaxialkabeln RG unter
- Verbindungsstücke MCX sind verfügbares herein gerades, oder rechtwinklige Versionen sowie, Schutzwand, 2 durchlöchern Platte, die Platte mit 4 Löchern oder die mountless Wahlen.
- Niedrige Kosten kombiniert mit hoher Qualität.
- Breitbandleistung mit niedriger Reflexion von DC zu 6 Gigahertz.
- 50-Ohm-Widerstand
- Verfügbar für affixement für industriekompatibles Kabel und als Leiterplattegerät
- Stellen Sie wiederholbare Leistung zur Verfügung
Anwendung:
ART MCX Rf-Verbindungsstück ist eine Art Miniaturverbindungsstücke mit Verschluss-auf Koppelung. Wellenwiderstand hat zwei Arten: 50 und 70. Die Eigenschaft von Verbindungsstücken ist im Bändchen, Leichtgewichtler, die kurze Struktur, bedienungsfreundlich. Sie sind in der Personal-Computernettoarbeit des globalen Positionsbestimmungssystems, Digital, in allen Arten Radioinstrument, in der kleinen elektronischen Ausrüstung und IN WLAN-System weit verbreitet.
Reihe MCX Rf-Verbindungsstück ist zutreffen auf die Ausrüstung, die die Anforderung des Gewichts und des Volumens haben, die Operationsfrequenz kann 6GHz, Steckbauweise des Gebrauches erreichen, ist die Schnittstellengröße mit SMB ähnlich, aber das Volumen ist ungefähr kleineres 30%, ist Kontakt zuverlässiger, anschließen ist schneller, der die Bedingung der digitalen Kommunikation intensiv erfüllen kann und miniaturisierte.
Anwendungen der Verbindungsstücke MCX sind die, wo Größe, Gewicht, Leistung und Leichtigkeit der Versammlung die treibenden Erwägungen zur abschließenden Entwurfsentscheidung sind. Gewöhnlich schließen diese GPS mit ein, drahtlose Kommunikationen (WLAN und Mobile) und Automobil.
Spezifikation:
| Elektrische Eigenschaften | ||
| Widerstand | 50 Ohm | |
| Frequenzbereich | DC~6GHz | |
| Nennspannung | 250 VRMS (maximaler Meeresspiegel) | |
| Dielektrikumc$spannung-widerstand | 750 VRMS (maximaler Meeresspiegel) | |
| Isolationswiderstand | >=2000MOhm | |
| Durchgangswiderstand | Äußerer Leiter | <> |
| Mittelleiter | <> | |
| VSMR | <> | |
| Materielle u. mechanische Eigenschaften | |||
| Mittelleiter | Mann/Stecker | Messing | Gold überzogen |
| Frau/Sockel | Sn-pbronze | Gold überzogen | |
| Beweglichkeits-Kontakt | Berylliumbronze | Nickel überzogen | |
| Shell/Wohnung | Messing, Edelstahl | Nickel überzogen | |
| Isolatoren | PTFE | ||
| Dichtungsring | Silikonkautschuk | ||
| Haltbarkeit | 500 Zyklen | ||
| RoHS konform | Ja |
| Mitte-Anschlussart | Falz |
| Äußere Anschlussart | Falz |
| Fügende Zyklen | 500Cycles |
| Kontakt-Zurückhalten | Minute 10N |
| Kabel-Zurückhalten | Minute 100N |
| Steckkraft | 13.6N maximal |
| Lösen der Kraft | 13.6N maximal |
Klimaspezifikation:
| Betriebstemperatur | -30 bis +70 Gr. C |
| IP-Bewertung (verbunden) | IP64 |
ANMERKUNG:
Wir haben über 10.000 Arten Verbindungsprodukte ((BNC-, TNC-, MCX, MMCX, SMA-, SSMA-, SMB-, SSMB-, BMA-, SBMA-, SMC-, Sc-, SMP-, SSMP-ect.),), wenn das Verbindungsstück, das Sie benutzen, nicht gefunden, mit uns bitte mit Ihren Details in Verbindung tritt wird.
