Herkunftsort:
China
Zertifizierung:
CE ROHS

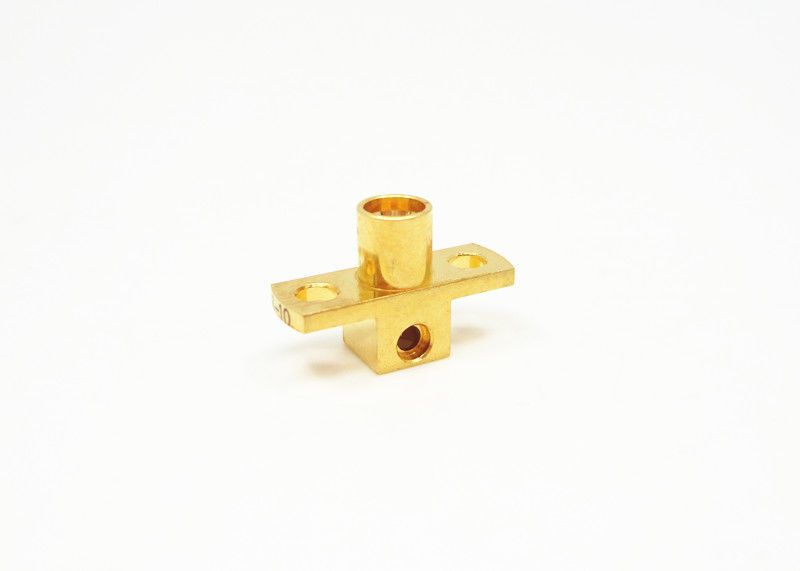

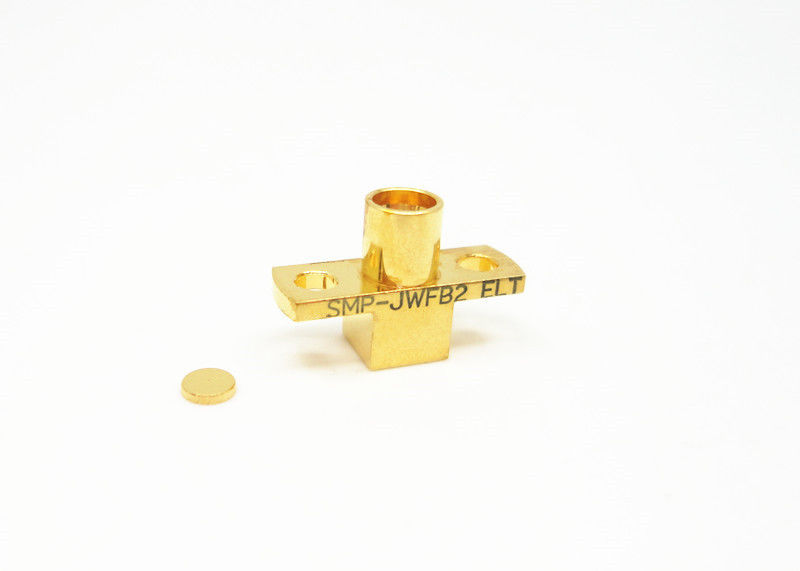

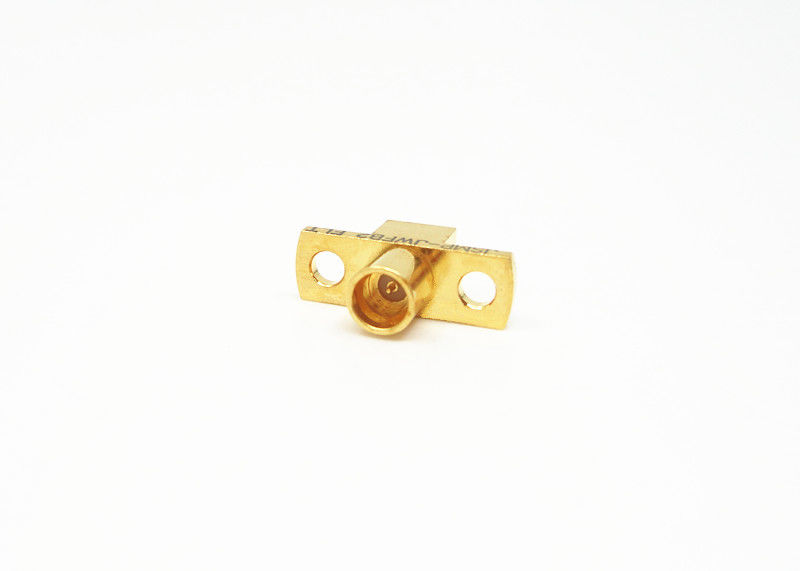

2 Loch-Flansch-Berg-weibliches Geschlecht SMP-Rf-Verbindungsstück rechtwinklig
SMP ist ein sminiature Stoß-auf oder ein Koaxialstecker Schnellkoppelung Rfs, der die Charaktere der kleinen, leichten, ausgezeichneten seismischen Leistung und des weit Arbeitsbreitbands hat, etc. Seine Arbeitsfrequenz bis zu 30GHz und der Stecker hat die Form-volle Raste mit drei Schnittstellen, begrenzte Raste und macht Bohrung glatt (einschließlich mit Bremsen). PWB-Berg, Kabelberg und in Serien Adapter stellen eine Verbindungslösung für Brett-zubrett, blinden Kameraden und Gestell-undplattenanwendungen beim Beibehalten von Paketdichte zur Verfügung. Beantragen Sie die Installierungssituation mit der Anforderung von modularem intensivem der hohen Zuverlässigkeit.
Spezifikation
| Elektrische Eigenschaften | ||
| Widerstand | 50Ω | |
| Frequenzbereich | DC~40GHz | |
| Nennspannung | 170VRMS* | |
| Isolationswiderstand | ≥2000MΩ | |
| Dielektrikumc$spannung-widerstand | 500VRMS* | |
| Mittelwiderstand | Äußerer Leiter | Normal≤2.5mΩ, Sealing≤4mΩ |
| Mittelleiter | Normal≤6mΩ, Sealing≤26mΩ | |
| VSWR | ≤1.3 | |
| Materielle u. mechanische Eigenschaften | ||
| Mittelleiter | Mann | Sn--pbronze, Gold überzogen |
| Weiblich | Berylliumbronze, Gold überzogen | |
| Elastischer Kontakt | Berylliumbronze | Gold überzogen |
| Shell und andere Metallteile | Messingedelstahl | Gold überzogene Passivierung |
| Isolatoren | Glas sintering/PTFE/PEI | |
| Hermetische Produkt-Leckrate | 1.01325×10-3Pa·cm3/s | |
Eigenschaften und Nutzen
| Gold überzogen |
| Unter-Miniatur |
| DC zu 40 Gigahertz |
| Kompakte Größe |
| Stoß-auf oder Schnellkoppelung |
| Volle Raste, begrenzte Raste und machen Bohrung glatt |
| PWB- u. Kabelbergverbindungsstück |
| Mann und weibliches, gerade und rechtwinklige Wahl |
| Verkabeln Sie Bergversionen für flexible und biegbare Kabel Materialien |
| Normaltyp und hermetischer, Flanschberg u. Faden-in der Bergwahl |
Anwendungen
- Militär
- Drahtlos
- Antennen
- Luftfahrt
- Breitband
- Telekommunikation
- Instrumentierung
- In Phasen eingeteilt - Gruppenantennen
- Brett-zu-Brettverbindung
Ausschnittskizze
Produkt Cataloge:
| J30J-Reihen-Verbindungsstück |
| SMA/SSMA Rf-Verbindungsstück |
| SMP/SSMP Rf-Verbindungsstück |
| TNC Rf-Verbindungsstück |
| Rf-Adapter |
| MCX/MMCX Rf-Verbindungsstück |
| Wellen-Verbindungsstücke BNC Rfs ConnectorMillimeter (2.4mm, 2.92mm) |
| Rf-Kabel |
| Wellenleiter zum Koaxialadapter |
| Glas-zu-Metallluftdichte verschlüsse |
| N schreiben Rf-Verbindungsstück |
| Mikrowellen-Drehgelenke |
Verpackendetails:
* Standardexport-Karton
* entsprechend den Anforderungen der Kunden
ANMERKUNG:
Wir haben über 10.000 Arten SMP-Verbindungsstück, wenn das Verbindungsstück, das Sie benutzen, nicht gefunden, mit uns bitte mit Ihren Details in Verbindung tritt wird.
