Herkunftsort:
China
Zertifizierung:
CE ROHS

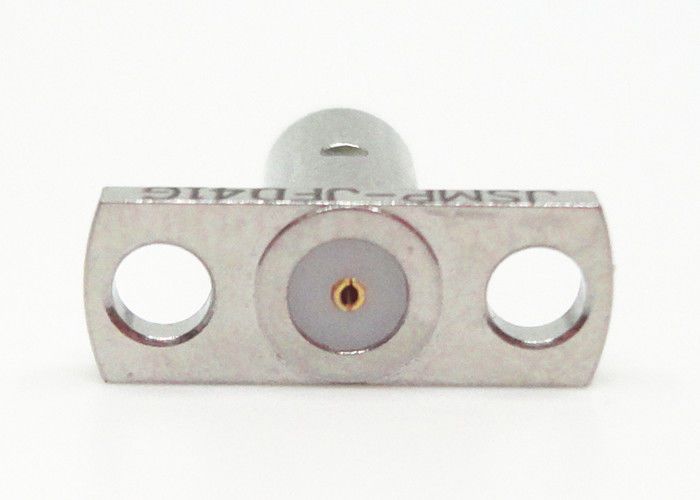

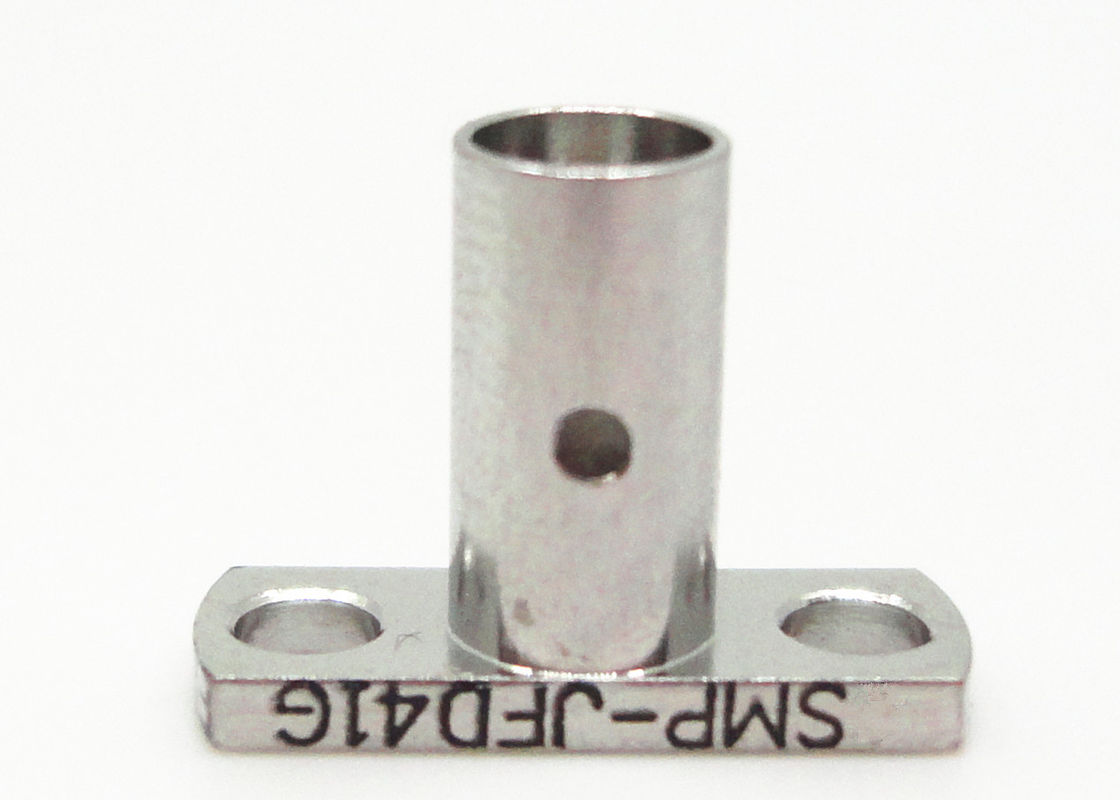

Koaxialstecker-Flansch-Berg Widerstand 50Ω SMPs für Militär
SMP ist ein sminiature Stoß-auf oder ein Koaxialstecker Schnellkoppelung Rfs, der die Charaktere der kleinen, leichten, ausgezeichneten seismischen Leistung und des weit Arbeitsbreitbands hat, etc. Seine Arbeitsfrequenz bis zu 30GHz (unser Produkt von SMP-Verbindungsstück kann 40GHz erreichen) und der Stecker hat die Form-volle Raste mit drei Schnittstellen, begrenzte Raste und macht Bohrung glatt (einschließlich mit Bremsen). PWB-Berg, Kabelberg und in Serien Adapter stellen eine Verbindungslösung für Brett-zubrett, blinden Kameraden und Gestell-undplattenanwendungen beim Beibehalten von Paketdichte zur Verfügung. Beantragen Sie die Installierungssituation mit der Anforderung von modularem intensivem der hohen Zuverlässigkeit.
Spezifikation
| Elektrische Eigenschaften | ||
| Widerstand | 50Ω | |
| Frequenzbereich | DC~40GHz | |
| Nennspannung | 170VRMS* | |
| Isolationswiderstand | ≥2000MΩ | |
| Dielektrikumc$spannung-widerstand | 500VRMS* | |
| Mittelwiderstand | Äußerer Leiter | Normal≤2.5mΩ, Sealing≤4mΩ |
| Mittelleiter | Normal≤6mΩ, Sealing≤26mΩ | |
| VSWR | ≤1.3 | |
| Materielle u. mechanische Eigenschaften | ||
| Mittelleiter | Mann | Sn--pbronze, Gold überzogen |
| Weiblich | Berylliumbronze, Gold überzogen | |
| Elastischer Kontakt | Berylliumbronze | Gold überzogen |
| Shell und andere Metallteile | Messingedelstahl | Gold überzogene Passivierung |
| Isolatoren | Glas sintering/PTFE/PEI | |
| Hermetische Produkt-Leckrate | 1.01325×10-3Pa·cm3/s | |
Vorteile:
1. SMA Rf-Verbindungsstück ist hohe Qualität und schnelle Kombinationen, indem es einfach zusammen zwei Verbindungsstücke schraubt, ohne das Löten oder die erforderte Kräuselung
2. Elektrische Verbindungsstücke SMA sind für Mikrowelle, Antennen und Prüfungsinstrumentierung usw. weit verbreitet
3. SMA Rf-Verbindungsstück sind Koaxialstecker Verlegenkoppelung Rfs mit Miniaturgrößen-, Erschütterung-sicherem und breitemFrequenzbereich bis zu 18 Gigahertz
4. SMA Rf-Verbindungsstücke sind in der Schnellkupplung, Stoß-auf oder die Standardschnittstelle verfügbar, gerade, die 90-Grad-Versionen sowie Schutzwand oder 4 Lochplattenkonfigurationen
Anwendungen
- Militär
- Antennen
- Luftfahrt
- Breitband
- Telekommunikation
- Instrumentierung
- In Phasen eingeteilt - Gruppenantennen
- Brett-zu-Brettverbindung
Ausschnittskizze
Produkt Cataloge:
| Rf-Adapter |
| Wellenleiter zum Koaxialadapter |
| Glas-zu-Metallluftdichte verschlüsse |
| J30J-Reihen-Verbindungsstück |
| Mikrowellen-Drehgelenke |
| Rf-Kabel |
| SMA/SSMA Rf-Verbindungsstück |
| SMP/SSMP Rf-Verbindungsstück |
| MCX/MMCX Rf-Verbindungsstück |
| TNC Rf-Verbindungsstück |
| N schreiben Rf-Verbindungsstück |
| Wellen-Verbindungsstücke BNC Rfs ConnectorMillimeter (2.4mm, 2.92mm) |
Verpackendetails:
* Standardexport-Karton
* entsprechend den Anforderungen der Kunden
ANMERKUNG:
Wir haben über 10.000 Arten SMP-Verbindungsstück, wenn das Verbindungsstück, das Sie benutzen, nicht gefunden, mit uns bitte mit Ihren Details in Verbindung tritt wird.
