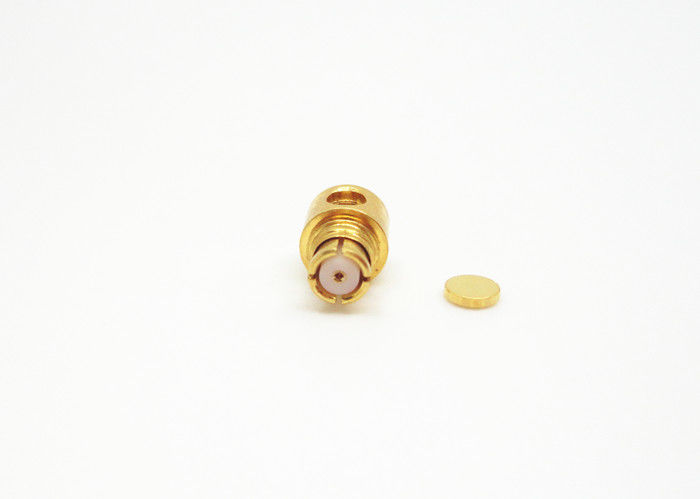

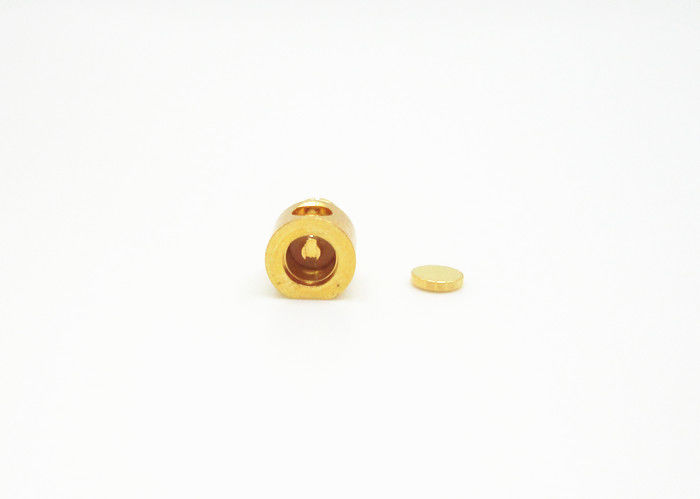

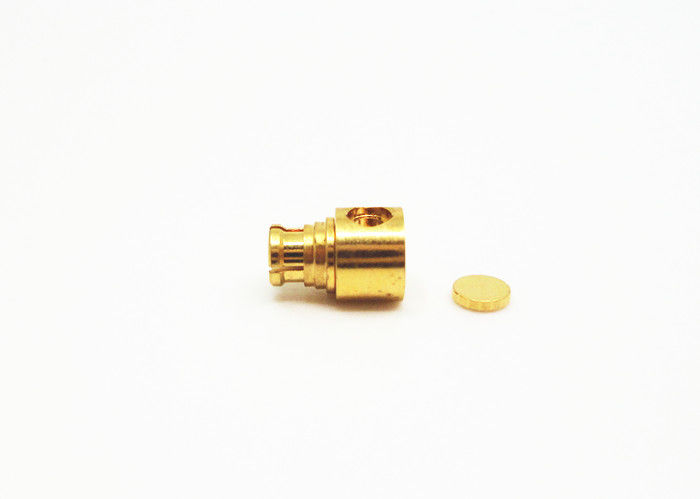

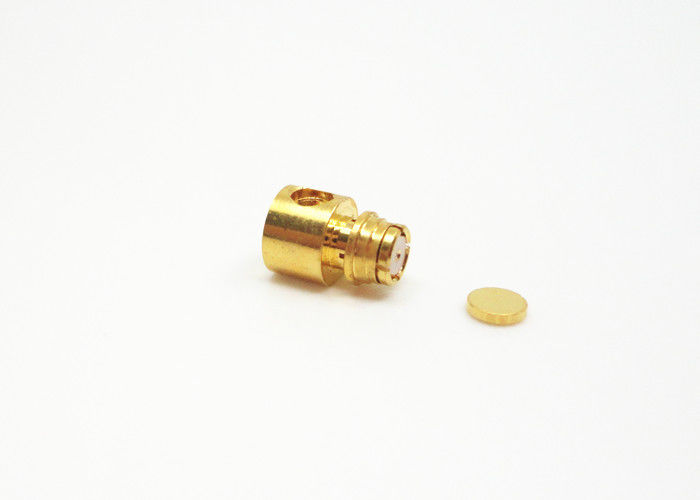

Weibliches rechtwinkliges SMP-Rf-Verbindungsstück-Koaxialstecker für Mikrowellen-Feld
SMP ist ein sminiature Stoß-auf oder ein Koaxialstecker Schnellkoppelung Rfs, der die Charaktere der kleinen, leichten, ausgezeichneten seismischen Leistung und des weit Arbeitsbreitbands hat, etc. Seine Arbeitsfrequenz bis zu 30GHz (unser Produkt von SMP-Verbindungsstück kann 40GHz erreichen) und der Stecker hat die Form-volle Raste mit drei Schnittstellen, begrenzte Raste und macht Bohrung glatt (einschließlich mit Bremsen). PWB-Berg, Kabelberg und in Serien Adapter stellen eine Verbindungslösung für Brett-zubrett, blinden Kameraden und Gestell-undplattenanwendungen beim Beibehalten von Paketdichte zur Verfügung. Beantragen Sie die Installierungssituation mit der Anforderung von modularem intensivem der hohen Zuverlässigkeit.
Spezifikation
| Elektrische Eigenschaften | ||
| Widerstand | 50Ω | |
| Frequenzbereich | DC~40GHz | |
| Nennspannung | 170VRMS* | |
| Isolationswiderstand | ≥2000MΩ | |
| Dielektrikumc$spannung-widerstand | 500VRMS* | |
| Mittelwiderstand | Äußerer Leiter | Normal≤2.5mΩ, Sealing≤4mΩ |
| Mittelleiter | Normal≤6mΩ, Sealing≤26mΩ | |
| VSWR | ≤1.3 | |
| Materielle u. mechanische Eigenschaften | ||
| Mittelleiter | Mann | Sn--pbronze, Gold überzogen |
| Weiblich | Berylliumbronze, Gold überzogen | |
| Elastischer Kontakt | Berylliumbronze | Gold überzogen |
| Shell und andere Metallteile | Messingedelstahl | Gold überzogene Passivierung |
| Isolatoren | Glas sintering/PTFE/PEI | |
| Hermetische Produkt-Leckrate | 1.01325×10-3Pa·cm3/s | |
Eigenschaften und Nutzen
| Gold überzogen |
| Unter-Miniatur |
| DC zu 40 Gigahertz |
| Kompakte Größe |
| Stoß-auf oder Schnellkoppelung |
| Volle Raste, begrenzte Raste und machen Bohrung glatt |
| PWB- u. Kabelbergverbindungsstück |
| Mann und weibliches, gerade und rechtwinklige Wahl |
| Verkabeln Sie Bergversionen für flexible und biegbare Kabel Materialien |
| Normaltyp und hermetischer, Flanschberg u. Faden-in der Bergwahl |
Anwendungen
- Militär
- Antennen
- Breitband
- Luftfahrt
- Breitband
- Telekommunikation
- Instrumentierung
- Instrumentierung
- In Phasen eingeteilt - Gruppenantennen
- Brett-zu-Brettverbindung
Ausschnittskizze
