Herkunftsort:
China
Zertifizierung:
CE ROHS

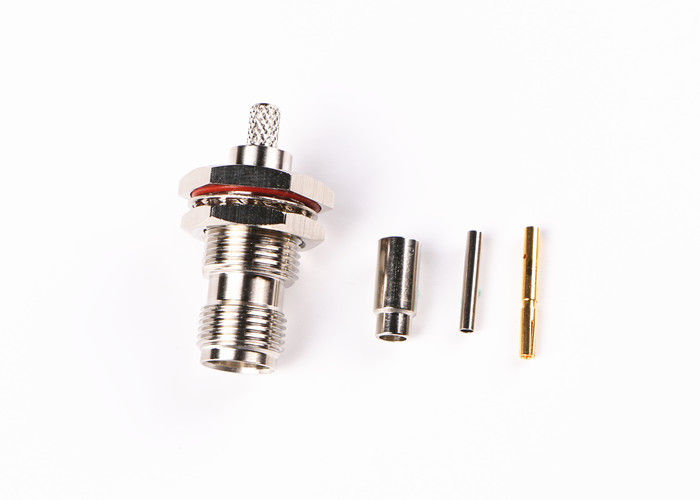

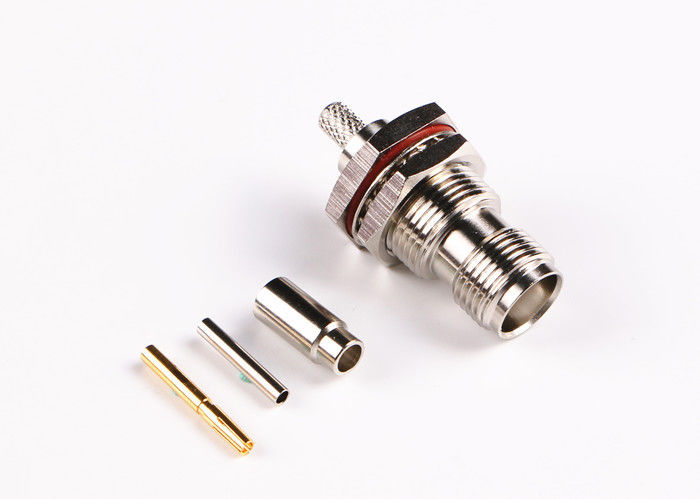

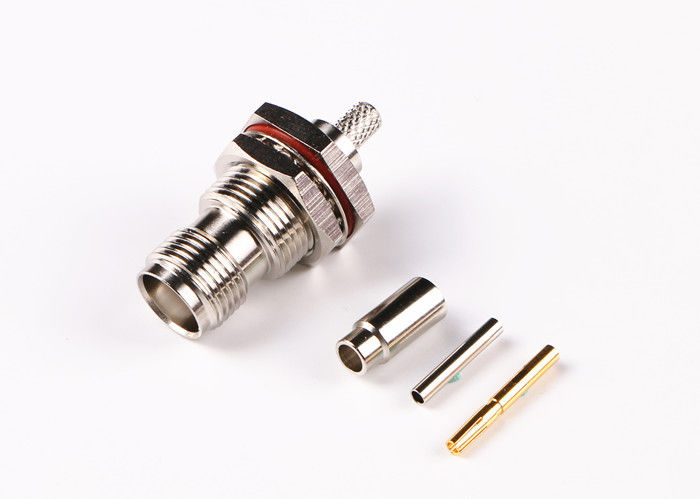

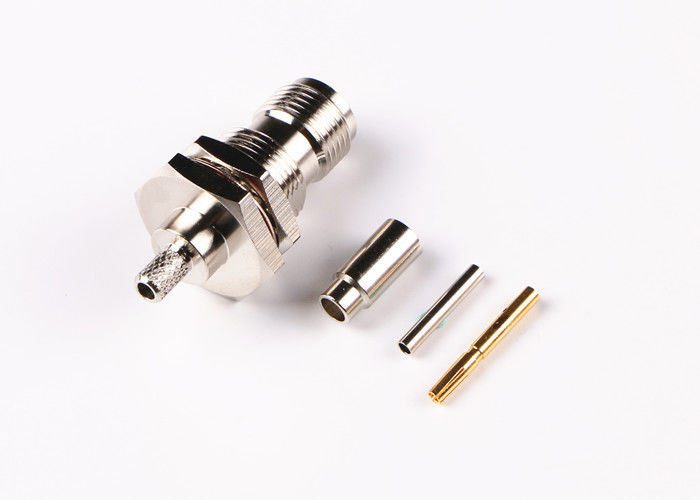

Stempel der hohen Qualität Nickel überzogener TNC gerader Koaxialstecker Rfs
Eigenschaften:
1, elektronisches Verbindungsstück TNC-Reihe Rfs ist als verlegte Version von BNC-Verbindungsstück entworfen.
2, TNC Rf-Verbindungsstücke kennzeichnet Einschraubgewinde für den Anschluss. Verbindungsstücke Rfs TNC sind Miniatur-, verlegte wasserdichte Einheiten mit einem konstanten Widerstand 50ohm und lassen fromDC-11ghz laufen
3, dort sind zwei Arten TNC-Verbindungsstücke: Standard- und Rückpolarität
4, dieses Porzellanlieferantenfabrik Rf-Verbindungsstück der niedrigen Kosten verwenden gewöhnlich sterben Form und geformte Komponenten.
5, während Leistung nicht den industriellen oder Militärgradprodukten gleich ist, diese Rf-Falzverbindungsstücke sind für Gebrauch auf einer Vielzahl von kommerziellen Anwendungen ideal
6, die TNC-Reihenprodukte sind eine Art Whorl verbinden, es hat Arbeitsbreite häufig, verbinden zuverlässiges.
Anwendung:
* Instrumentierung
* Basisstation
* Netz
* Radar
* Antennen
* Telekommunikation
* Computer
* Telekommunikation
* zelluläre Mobiltelefone
TNC-Reihenprodukt ist als verlegte Version von BNC-Verbindungsstück, die TNC Rf-Verbindungsstückeigenschaften, die Einschraubgewinde für mating.TNC-Verbindungsstücke Miniatur- sind, verlegte wasserdichte Einheiten mit einem konstanten Widerstand 50ohm entworfen und funktioniert von DC-11ghZ, dort, sind zwei Arten TNC-Verbindungsstücke: Standard- und Rück-polarity.these Verbindungsstück, die der niedrigen Kosten gewöhnlich verwenden, sterben Form und geformte Komponenten. Während Leistung nicht den industriellen oder Militärgradprodukten gleich ist, sind diese Verbindungsstücke für Gebrauch auf einer Vielzahl von kommerziellen Anwendungen ideal. Weit verbreitet für Antennenverbindungen, TNC haben Sie viele Anwendungen in der Avionik, in der Verteidigung, in den Kommunikationen und in den allgemeinen industriellen Märkten. Heben Sie Polarität auf und 75 Ohm TNC sind auch verfügbar.
Spezifikation
|
Elektrische Eigenschaften
|
||||
|
Widerstand
|
50Ω
|
|||
|
Frequenzbereich
|
DC~4GHz
|
|||
|
Nennspannung
|
2500VRMS (maximaler Meeresspiegel)
|
|||
|
Dielektrikumc$spannung-widerstand
|
750VRMS (maximaler Meeresspiegel)
|
|||
|
Isolationswiderstand
|
≥2000MΩ
|
|||
|
Durchgangswiderstand
|
Äußerer Leiter
|
≤6mΩ
|
||
|
Mittelleiter
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Mechanische Spezifikation
| Entwurfs-Standard | Iec 60169-17 |
| RoHS konform | Ja |
| Mitte-Anschlussart | Falz |
| Äußere Anschlussart | Falz |
| Fügende Zyklen | 500Cycles |
| Kontakt-Zurückhalten | Minute 10N |
| Kabel-Zurückhalten | Minute 100N |
| Lösen der Kraft | 13.6N maximal |
| Steckkraft | 13.6N maximal |
Klimaspezifikation:
| Betriebstemperatur | -30 bis +70 Gr. C |
| IP-Bewertung (verbunden) | IP64 |
Ausschnittskizze
ANMERKUNG:
Wir haben über 10.000 Arten Verbindungsprodukte ((BNC-, TNC-, MCX, MMCX, SMA-, SSMA-, SMB-, SSMB-, BMA-, SBMA-, SMC-, Sc-, SMP-, SSMP-ect.),), wenn das Verbindungsstück, das Sie benutzen, nicht gefunden, mit uns bitte mit Ihren Details in Verbindung tritt wird.
