Herkunftsort:
China
Zertifizierung:
CE ROHS
SMA-Reihe ist Arten Mini-, Hochfrequenz-Koaxialsteckers Rfs, es hat sich entwickelt und produziert entsprechend MIL-C-39012 durch Xi'an Elite Electronic Industrial Co., Ltd. mit Eigenschaften des Bändchens, gute Bandbreite, überlegene elektrische Eigenschaften. Es ist die weit verbreitetsten Koaxialstecker Rfs auf den verschiedenen Gebieten der Mikrowellenkommunikation und des Mikrowellenmessgeräts. Der Hochleistungssteckverbinder, der von unserer Firma entwickelt wird, kann zu 20GHz erreichen.
Spezifikation:
| Elektrische Eigenschaften | |||
| Widerstand | 50Ω | ||
| Frequenzbereich | Schließen Sie an solf Kabel DC~12.4GHz an | ||
| Schließen Sie an biegbares Kabel DC~18GHz an | |||
| Nennspannung | 335VRMS* | ||
| Dielektrikumc$spannung-widerstand | 1000VRMS* | ||
| Isolationswiderstand | ≥5000MΩ | ||
| Mittelwiderstand | Mittelleiter | ≤3.0mΩ | |
| Äußerer Leiter | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| Materielle u. mechanische Eigenschaften | |||
| Mittelleiter | Mann | Messinggold überzogen | |
| Weiblich | Sn--pbronzegold überzogen | ||
| Elastischer Kontakt | Berylliumbronze Nickel überzogen | ||
| Shell und andere Metallteile | Messingnickel überzogen | ||
| Rostfreie Passivierung | |||
| Kräuselungsärmel | Messingnickel überzogen | ||
| Anzugsmoment der Verbindung | 0.79-1.13N .m | ||
| Haltbarkeit | 500 Zyklen | ||
| Dichtungsring | Silikonkautschuk | ||
| Isolatoren | PTFE | ||
Anwendung:
*Network
*Radar
*Automotive
*Satcom
*Computer/LANs
*Broadband
*Instrumentation
* in Phasen eingeteilt - Gruppenantennen
*Telecommunications
*Aerospace
*Board-to-board Verbindung

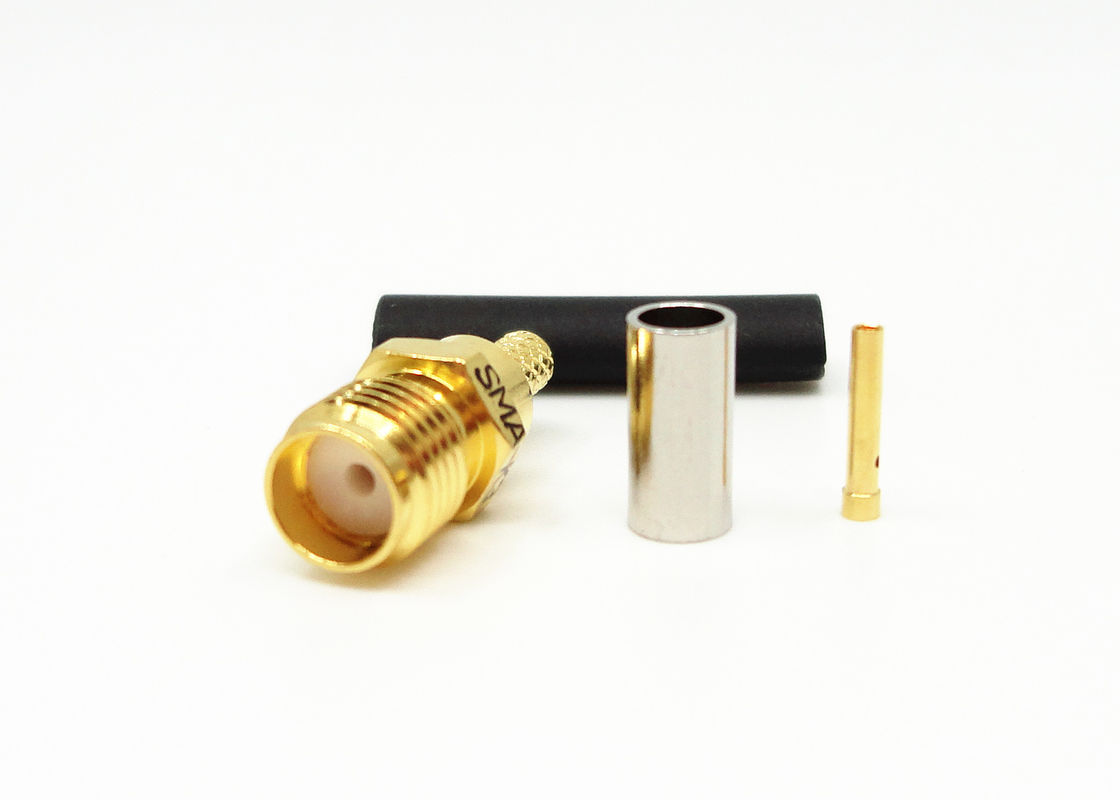

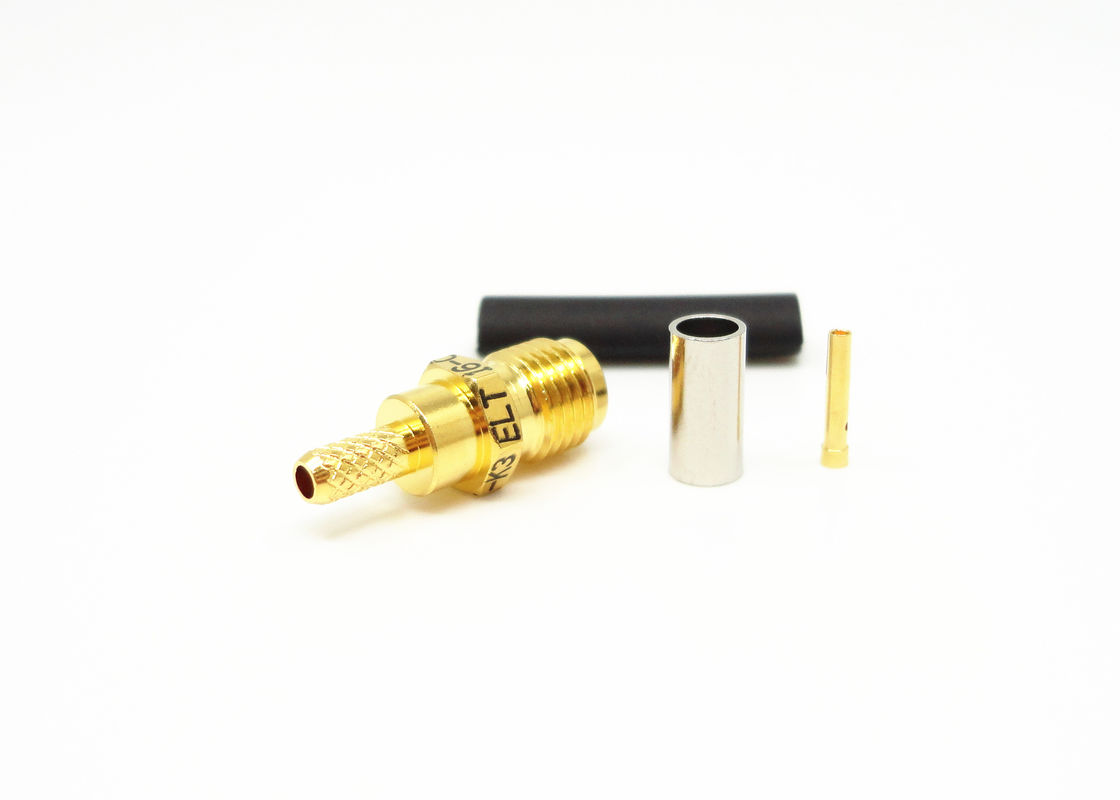

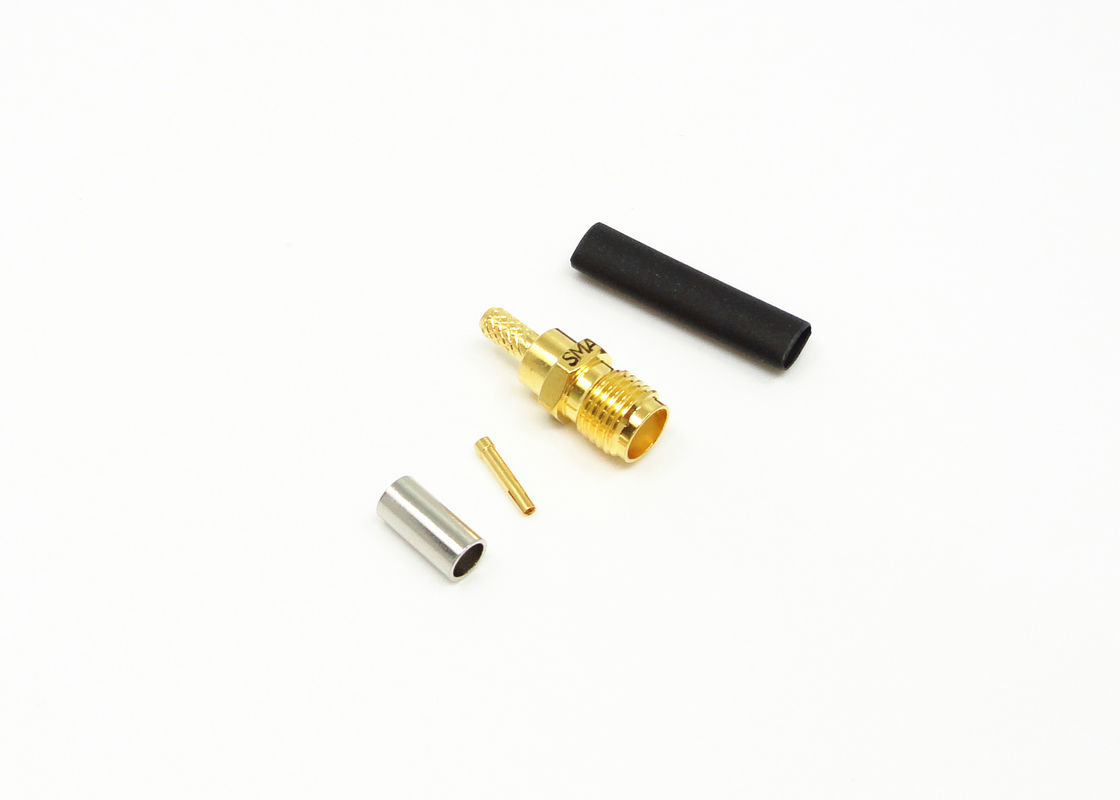

Ausführliche Bilder:
| Modell nein. | Beschreibung | L (Millimeter) | L1 | L2 | Kabel-Art |

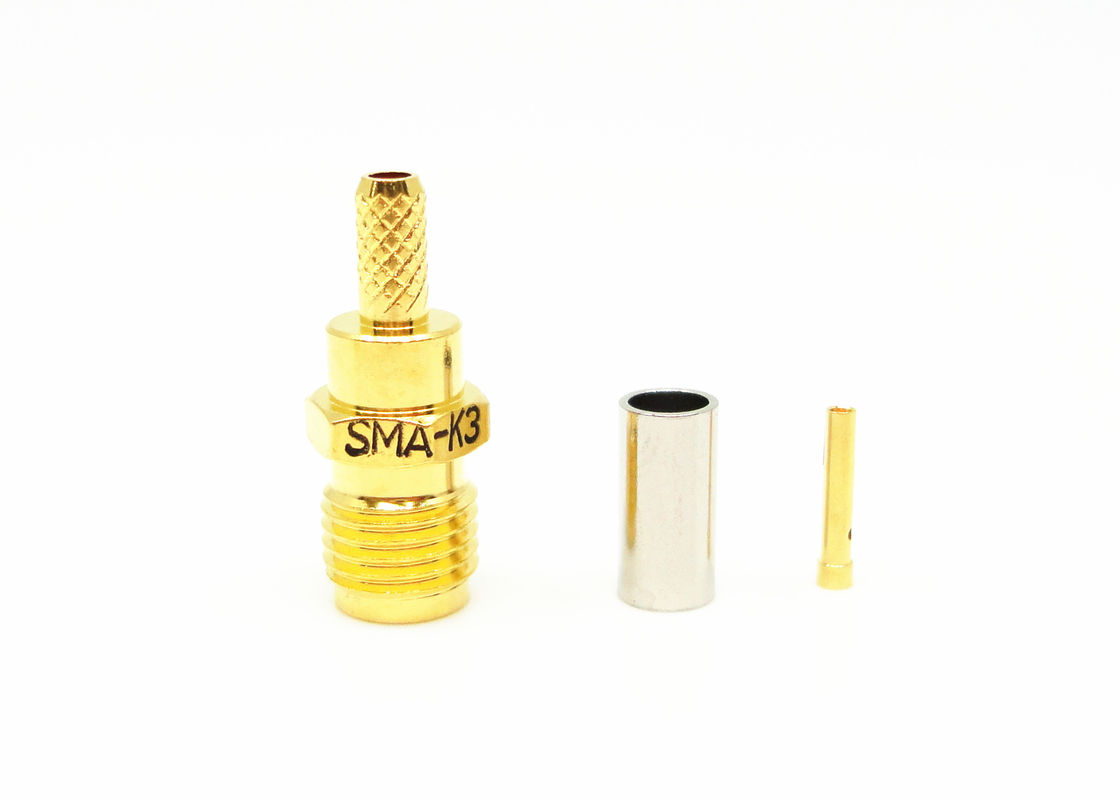

| SMA-K3 | SMA-Buchse für Kabel RG316 | 17 | 5,6 | 8 | RG316 |
| SMA-K4 | SMA-Buchse für SFF-Kabel | 19,9 | 8,5 | 10 | SFF-50-2-2 |
| SMA-K5G | Edelstahlbuchse für SFF-Kabel | 22 | 10 | 12 | SFF-50F3-1 |
Verpackendetails:
* Standardexport-Karton
* entsprechend den Anforderungen der Kunden
ANMERKUNG:
Wir haben über 10.000 Arten Verbindungsstück, wenn das Verbindungsstück, das Sie benutzen, nicht gefunden, mit uns bitte mit Ihren Details in Verbindung tritt wird.
