Herkunftsort:
China
Zertifizierung:
CE ROHS
SMA-Reihe ist Arten Mini-, Hochfrequenz-Koaxialsteckers Rfs, hat sie entsprechend MIL-C-39012 sich entwickelt und produziert. Mit Eigenschaften des Bändchens, gute Bandbreite, überlegene elektrische Eigenschaften. Es ist die weit verbreitetsten Koaxialstecker Rfs auf den verschiedenen Gebieten der Mikrowellenkommunikation und des Mikrowellenmessgeräts. Der Hochleistungssteckverbinder, der von unserer Firma entwickelt wird, kann zu 20GHz erreichen.
Spezifikation:
| Elektrische Eigenschaften | |||
| Widerstand | 50Ω | ||
| Frequenzbereich | Schließen Sie an solf Kabel DC~12.4GHz an | ||
| Schließen Sie an biegbares Kabel DC~18GHz an | |||
| Nennspannung | 335VRMS* | ||
| Dielektrikumc$spannung-widerstand | 1000VRMS* | ||
| Isolationswiderstand | ≥5000MΩ | ||
| Mittelwiderstand | Mittelleiter | ≤3.0mΩ | |
| Äußerer Leiter | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| Materielle u. mechanische Eigenschaften | |||
| Mittelleiter | Mann | Messinggold überzogen | |
| Weiblich | Sn--pbronzegold überzogen | ||
| Elastischer Kontakt | Berylliumbronze Nickel überzogen | ||
| Shell und andere Metallteile | Messingnickel überzogen | ||
| Rostfreie Passivierung | |||
| Kräuselungsärmel | Messingnickel überzogen | ||
| Isolatoren | PTFE | ||
| Dichtungsring | Silikonkautschuk | ||
| Haltbarkeit | 500 Zyklen | ||
| Anzugsmoment der Verbindung | 0.79-1.13N .m | ||
Vorteile:
1. SMA Rf-Verbindungsstücke sind in der Schnellkupplung, Stoß-auf oder die Standardschnittstelle verfügbar, gerade, die 90-Grad-Versionen sowie Schutzwand oder 4 Lochplattenkonfigurationen
2. SMA Rf-Verbindungsstück ist hohe Qualität und schnelle Kombinationen, indem es einfach zusammen zwei Verbindungsstücke schraubt, ohne das Löten oder die erforderte Kräuselung
3. Elektrische Verbindungsstücke SMA sind für Mikrowelle, Antennen und Prüfungsinstrumentierung usw. weit verbreitet
4. SMA Rf-Verbindungsstück sind Koaxialstecker Verlegenkoppelung Rfs mit Miniaturgrößen-, Erschütterung-sicherem und breitemFrequenzbereich bis zu 18 Gigahertz
Anwendung:
*Military
*Board-to-board Verbindung
*Broadband
*Instrumentation
* in Phasen eingeteilt - Gruppenantennen
*Telecommunications

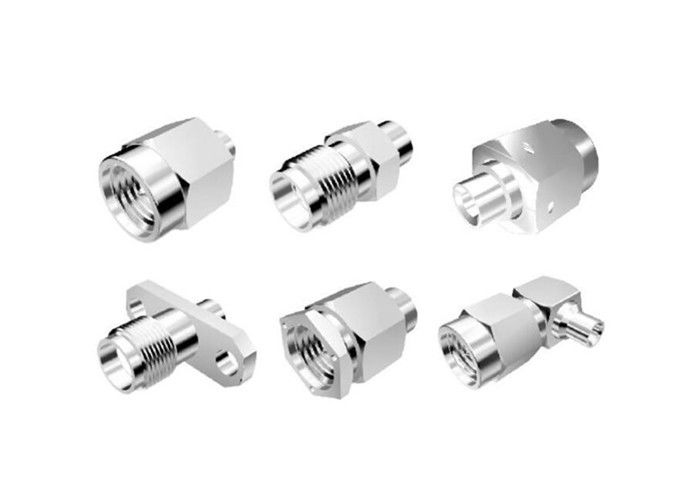

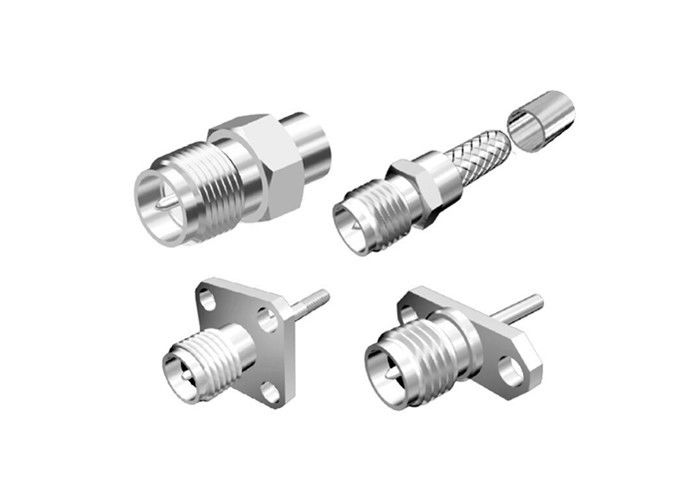

Mehr Bilder:
ANMERKUNG:
Wir haben über 10.000 Arten Verbindungsstück, wenn das Verbindungsstück, das Sie benutzen, nicht gefunden, mit uns bitte mit Ihren Details in Verbindung tritt wird.
