Herkunftsort:
China
Zertifizierung:
CE ROHS

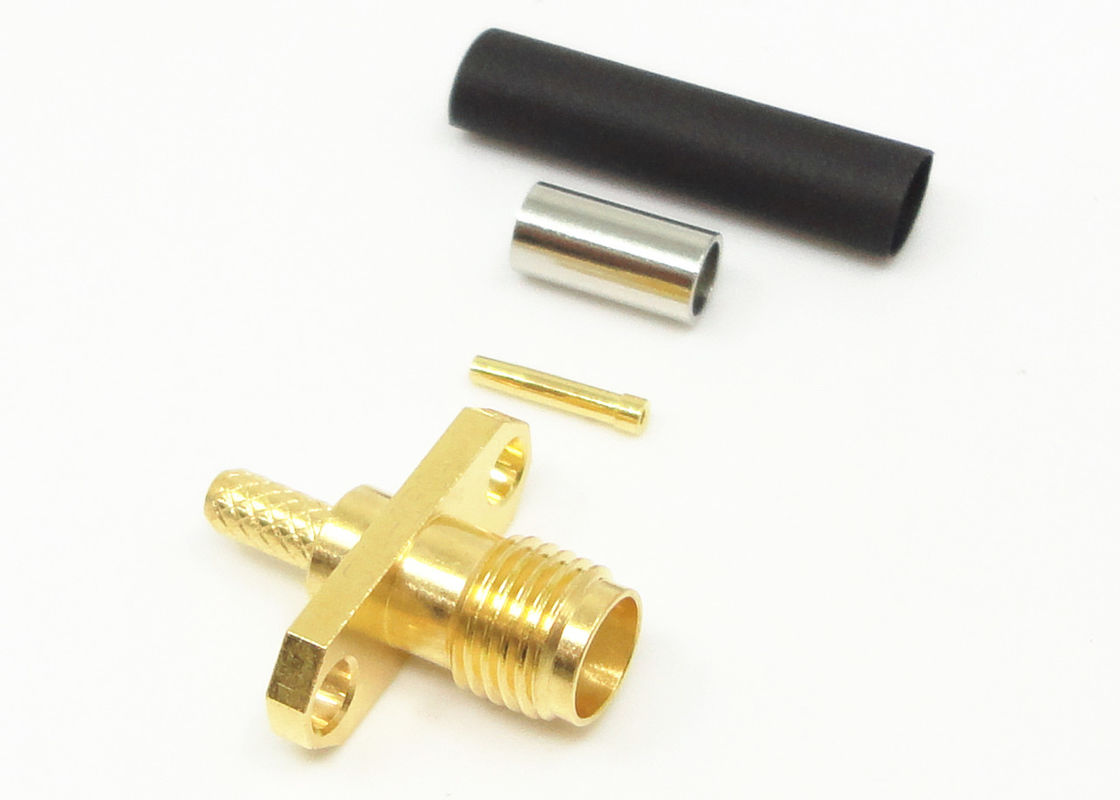

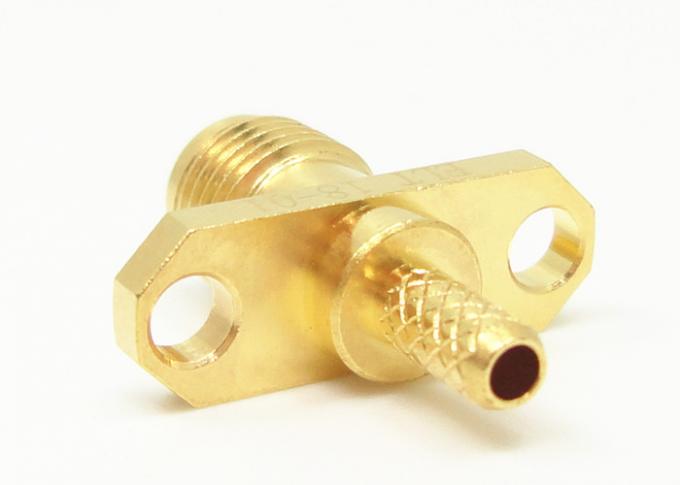

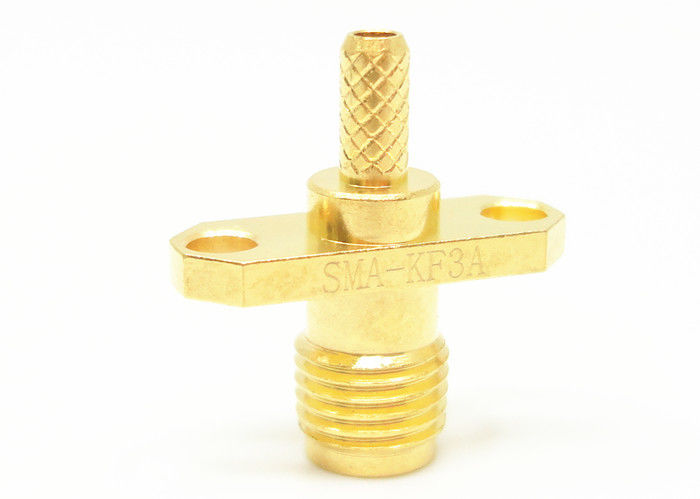

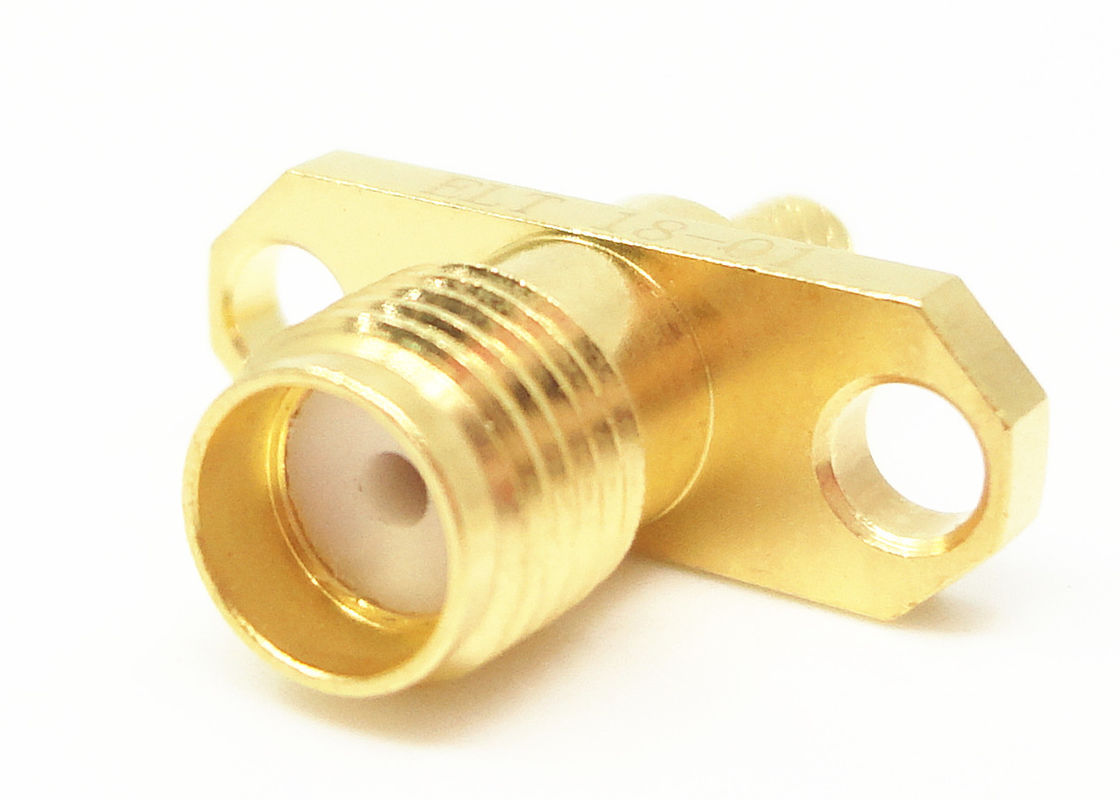

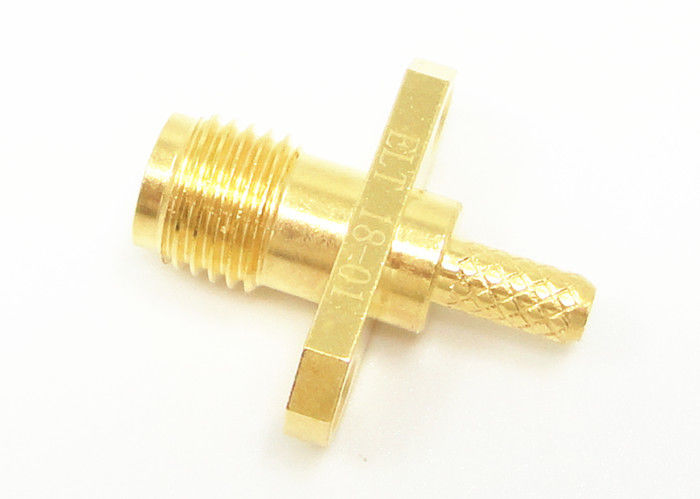

Die SMA-Serie ist eine Art Mini-Hochfrequenz-HF-Koaxialstecker, der gemäß MIL-C-39012 entwickelt und hergestellt wurde. Mit Eigenschaften von kleinem Volumen, guter Bandbreite, überlegenen elektrischen Eigenschaften. SMA ist der am weitesten verbreitete HF-Koaxialstecker in verschiedenen Bereichen der Mikrowellenkommunikation und des Mikrowellenmessgeräts. Der von unserem Unternehmen entwickelte Hochleistungsstecker kann bis zu 20 GHz erreichen.
Spezifikation:
| Elektrische Eigenschaften | |||
| Impedanz | 50Ω | ||
| Frequenzbereich | Mit Solf-Kabel DC ~ 12,4 GHz verbinden | ||
| Mit halbstarrem Kabel DC ~ 18GHz verbinden | |||
| Nennspannung | 335VRMS * | ||
| Dielektrika Spannungswiderstand | 1000VRMS * | ||
| Isolationswiderstand | ≥5000MΩ | ||
| Mittelwiderstand | Mittelleiter | ≤ 3,0 mΩ | |
| Außenleiter | ≤ 2,0 mΩ | ||
| VSWR | ≤ 1,3 | ||
| Material & mechanische Eigenschaften | |||
| Mittelleiter | Männlich | Messing vergoldet | |
| Weiblich | Sn-P Bronze vergoldet | ||
| Elastischer Kontakt | Berylliumbronze vernickelt | ||
| Schale und andere Metallteile | Messing vernickelt | ||
| Rostfreie Passivierung | |||
| Crimphülse | Messing vernickelt | ||
| Isolatoren | PTFE | ||
| Siegelring | Silikon-Gummi | ||
| Haltbarkeit | 500 Zyklen | ||
| Anzugsmoment der Verbindung | 0,79-1,13 Nm | ||
Vorteile:
√ Reichhaltige Auswahl an Steckverbindern (BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP usw.), mehr als 500
erfahrene Arbeiter mit über 10 Produktionslinien
√ Spezialisiert auf die Herstellung von HF-Steckverbindern über 16 Jahre
√ Sie verfügen über langjährige und umfassende Erfahrung in der Zusammenarbeit mit nationalen Projektkomponenten wie China ShenZhou 9
√ Mit unserer eigenen Fabrik mit 35.000㎡
√ Ersetzen Sie Lemo, Molex, YEONHO, Tyco, AMP, KET, JWT, JMT, Cvilux, GTK usw. mit kurzer Lieferung
√ Wettbewerbsfähiger Preis
√ Strenge Qualitätskontrolle (QS-Bericht), bestanden, ISO9001, ROHS, CE
√ Der monatliche Durchschnittsumsatz beträgt 10 Millionen
√ Sonderanfertigungen (ODM) sind hier willkommen
√ Wir sind bestrebt, unseren Kunden qualitativ hochwertige Produkte anzubieten
Anwendung:
* Luft- und Raumfahrt
* Breitband
*Instrumentierung
* Phased-Array-Antennen
*Telekommunikation
* Board-to-Board-Verbindung
Mehr Bilder:
Produktkatalog:
| Hermetische Glas-Metall-Dichtungen |
| SMA / SSMA RF-Anschluss |
| SMP / SSMP RF-Anschluss |
| TNC RF-Anschluss |
| N HF-Stecker |
| Anschluss der Serie J30J |
| BNC RF ConnectorMillimeter Wave Connectors (2,4 mm, 2,92 mm) |
| HF-Kabelbaugruppen |
| Wellenleiter zu Koaxialadapter |
| MCX / MMCX RF-Anschluss |
| HF-Adapter |
| Mikrowellen-Drehgelenke |
HINWEIS:
Wir haben über 10.000 Arten von SMA-Steckverbindern . Wenn der von Ihnen verwendete Steckverbinder nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Daten.
