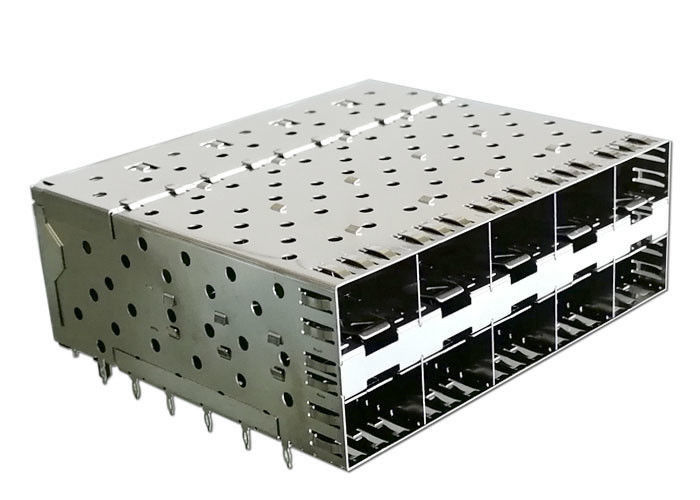

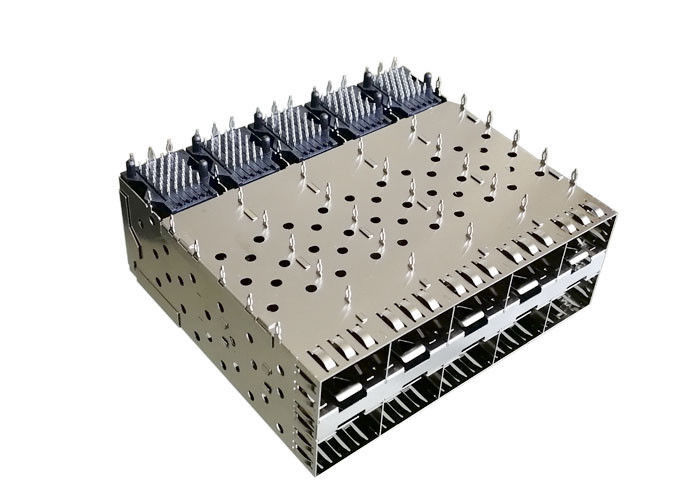

2 x 5 Staplungs-SFP-Kasten mit integriertem Zwischenstecker mit EMS-Finger-Frühling

SFP-Käfig-Verbindungsstück 2 x 5 stapelte SFP-Käfig mit integriertem Zwischenstecker mit EMS-Finger-Frühling

UNSER bietet seinen Käfig für kleine Form-Faktor steckbare (SFP)-Transceivers mit dem steifsten mechanischen Entwurf an, der auf dem Markt verfügbar ist. Der Käfig ist für Einpreßanwendungen bestimmt, um Großserienherstellungsbemühung zu verringern. Außen verbogene Einfassungskontaktfedern und einteiliger Bau erhöht EMS-Leistung.

SFP-Entwurf ist kompakter, als XFP, X2, EXNPAK, ist auch niedriger kostete, wird es in der Vernetzung mehr und mehr populär und Telekommunikation fängt auf, wem höhere Übertragungsgeschwindigkeit des Bedarfs und längerer Getriebe Abstand;

1. Kundenbezogenheits-Service

• Unterstützung, zum integrierten SFP-Verbindungsstücks mit EMS-Käfigen, des lokalisierten SFP-Verbindungsstücks oder der lokalisierten SFP-Käfige zu machen
• Der SFP-Käfig kann mit 1 mechanisch gekuppelter Struktur x n sein, oder 2 x n stapelten Struktur
• SFP-Käfig kann mit unterschiedlichem Wärmeableitung Loch sein
• SFP-Käfig kann mit hellen Rohren sein oder außen, errichtet in oder auf Käfigspitze oder -knopf
• SFP-Käfig kann mit Kühlkörper oder außen und dem Kühlkörper mit unterschiedlicher Art sein
• SFP-Käfig kann mit EMS-Finger-Frühling oder elastomerer Dichtung sein
• Unterschiedliche Berg-Art, Einpress- oder Lötmittel-Posten und die Pin-Länge können besonders angefertigt werden

2. Eigenschaften

• Verfügbar mit den einzelnen oder des Multihafens (Plattenberg) Käfigen

• Bequeme Ausrüstung mit Verbindungsstück QSFP28 und Käfig

• Entwurf des Fußes 3D, damit verbessertes Einpreßzurückhalten und Kontakt Brettlöcher bewirtet

• Einteilig, Edelstahlbau

• Niedriger Emissionsentwurf über zurückklappbare Frühlingsfinger – keine Öffnungen, damit Strahlung durch überschreitet

• Erhöhte Transceivertritt-herausfrühlinge

• Einfache und schnelle Installation/Abbau

• Bewirten Sie nicht die geschädigten Brettlöcher, wenn Käfig entfernt wird

• Kameraden mit Transceivers QSFP28

• Verbindungsstücke und Käfig verfügbar

• Einpress- oder Durchlochlötmittelführungen auf Käfigen

• Verfügbar einzeln oder als Ausrüstung (SFPK-Reihen)

• Wärmeübertragungsfenster auf allem SFP sperren Oberflächen ein

• Wirts-Brettpläne Unterstützungs-MSAs konforme und Transceiverentwürfe

3. SFP + Struktur des Käfig-Verbindungsstück-(47006-11M321):

• Der Käfig ist Stampled und gebildeter Metallkäfig, mit Wärmeableitungsloch;
• Ohne helle Rohre kann wie erforderlich besonders angefertigt werden
• Ohne Kühlkörper kann wie erforderlich besonders angefertigt werden
• Mit EMS-Finger-Frühling stellen Sie bessere EMS zur Verfügung, die zur Einfassung abschirmt
• Einpreßberg-Art, kann wie erforderlich besonders angefertigt werden
• Käfig-Material: Kupferlegierung
• Mit Stift 20 integriertes Verbindungsstück
• Käfig: Kupferlegierung 0,25 Millimeter
• Verbindungsstückwohnungsmaterial ist Glas gefüllte thermoplastische schwarze Farbe, UL940 - V
• Verbindungsstück-Anschluss: Phosphor-Bronze
• Ende: Anschluss-Kontaktgebiet überzogenes Gold
• Lötmittel-Terminalbereichs-überzogenes Zinn
• 2 x 1 mehrfaches Hafen SFP-Käfig-Verbindungsstück, mit integriertem SFP-Verbindungsstück
• SFP + Käfig-Länge: 63,25 Millimeter
• SFP + Käfig-Breite: 71,5 Millimeter
• SFP + Käfig-Höhe: 25,0 Millimeter
• SFP + Einpress-PIN-Länge: 3,05 Millimeter

4. SFP PLUS Käfig-Anwendungen:

• Netzwerkausstattung
• Router/Schalter
• Daten/Kommunikationen
• Spitzenserver
• Vernetzung
• Faser-Kanal und Gigabit Ethernet
• Server
• Lagerung
• Telekommunikation
• Schalter
• Telekommunikations-Hardware

Dieses ist keine endgültige Liste von Anwendungen für dieses Produkt. Es stellt einigen des allgemeineren Gebrauches dar.

5.

Hauptmerkmale und Nutzen, Leistung und Flexibilität:

Wärmeableitung:

Unsere thermisch erhöhten Lösungen bieten besser vorder-zu-zurück und spiegelverkehrter Luftstrom durch die Käfige an und stellen bessere Wärmeableitung für führende thermische Leistung der Industrie bereit.

Signal-Qualität:

Zu Signalqualität, die SFP-Portfoliofokusse auf dem Klinkeplattenbereich erhöhen, um EMS zu verringern und Verminderung der Stromkreisleistung zu vermeiden und Befolgung zu den Standards sicherzustellen. Produkte werden Versionen eines EMS-Frühlinges und in den elastomeren Dichtung EMS angeboten, um Kundensystemanforderungen zu erfüllen.

6. Mechnical-Zeichnung

Sie können die Demensions-Details von folgender Zeichnung kennen
