Herkunftsort:
China
Zertifizierung:
ISO 9001, ISO 14001, UL, RoHS, IECQ QC080000,

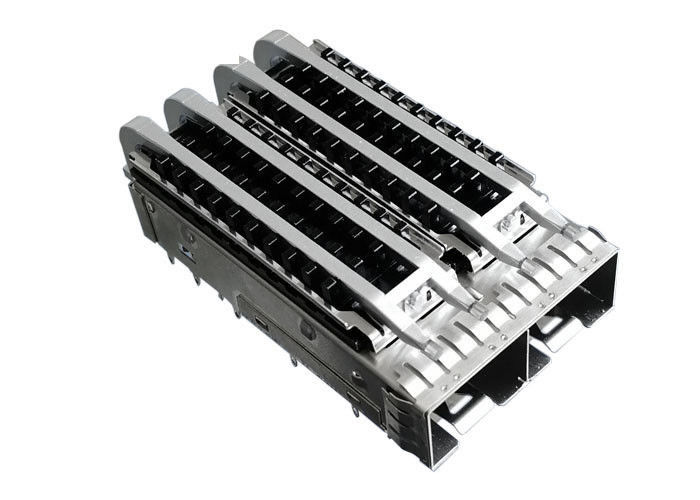

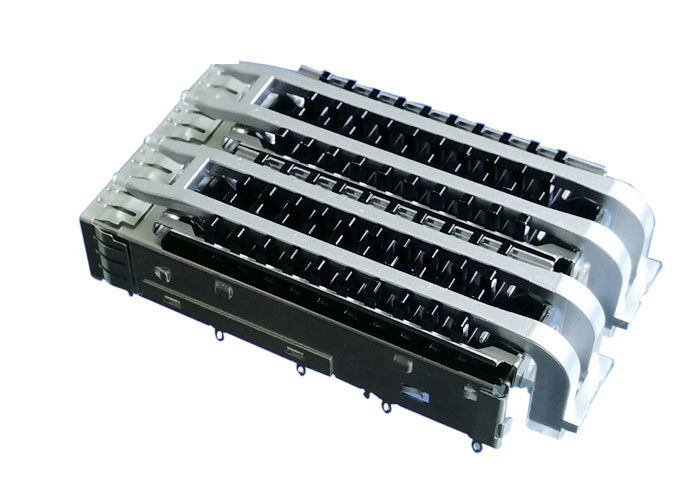

Einpreß2 Häfen mechanisch gekuppelter weiblicher SFP-Käfig mit Kühlkörper-hellen Rohren
entwickeln Sie und produzieren Sie SFP-Käfige, um mit der Multi-Quellvereinbarung (MSA)-Spezifikation völlig konform zu sein. Verwendet entweder im Kupfer oder in den optischen Anwendungen, ist der Käfigbau ein einteiliges, gestempeltes und gebildetes Metall, um die beste Leistung für EMS-Abschirmung anzubieten. Unser Einzelhafenkäfig ist mit verschiedenem Stift und Oberflächenart, die Einpress- und Lötmittelanwendungen zu adressieren entworfen.
1. Spezifikationen:
| Attribut | Wert |
| Art | SFP+-Käfige |
| Geschlecht | Weiblich |
| Zahl von Häfen | 2 |
| Zahl der Reihe | 1 |
| Körper-Orientierung | Rechtwinklig |
| Beendigungs-Methode | Einpress |
| Wohnungs-Material | Kupferlegierung |
| Kühlkörper | Ja mit Kühlkörper |
| Elastische Dichtung | Nein |
| EMS-Finger-Frühling | Ja |
| Helles Rohr | Ja |
| Einpress-PIN-Länge | 2,05 Millimeter |
| SFP + Käfig-Länge | 55,1 Millimeter |
| SFP + Käfig-Breite | 28,95 Millimeter |
| SFP + Käfig-Höhe | 13,11 Millimeter |
2. Eigenschaften
Kameraden mit SFP-, SFP+-, XFP- oder ZENPAK-Transceivers
Verbindungsstücke und Käfig verfügbar
Verfügbar einzeln oder als Ausrüstung (SFPK-Reihe)
Wirts-Brettpläne Unterstützungs-MSAs konforme und Transceiverentwürfe
Bequeme Ausrüstung mit SFP-Verbindungsstück und -käfig
Entwurf des Fußes 3D, damit verbessertes Einpreßzurückhalten und Kontakt Brettlöcher bewirtet
Einteilig, Edelstahlbau
Niedriger Emissionsentwurf über zurückklappbare Frühlingsfinger – keine Öffnungen, damit Strahlung durch überschreitet
Verfügbar mit den einzelnen oder des Multihafens (Plattenberg) Käfigen
Einfache und schnelle Installation/Abbau
Wirtsbrettlöcher nicht geschädigt, wenn Käfig entfernt wird
Wärmeübertragungsfenster auf allen SFP-Käfigoberflächen
Erhöhte Transceivertritt-herausfrühlinge
Einpress- oder Durchlochlötmittelführungen auf Käfigen
3. Anwendungen:
Dieses ist keine endgültige Liste von Anwendungen für dieses Produkt. Es stellt einigen des allgemeineren Gebrauches dar.
4. Nutzen:
| Einzelteil | Nutzen |
| M.Ü.-Entwurf verpackt im Band und in der Spule | Stellt einfachen Auswahl-undplatz zum PWB sicher |
| Einzelne Hafenkäfige verfügbar in Einpress-, im Lötmittelposten und in Versionen PCI (1°); mechanisch gekuppelte Käfige verfügbar in der Einpreßversion | Ermöglicht Gebrauch mit verschiedenen Brettstärken und -Montageverfahren |
| Einpreßendstücke bringt Bauch-zubauchanwendungen für die einzelnen und mechanisch gekuppelten Käfige unter | Stellt besten Gebrauch von Immobilien PWBs sicher |
| Module orientierter „Bauch-zubauch“ wenn Sie eingefügt werden | Leichtigkeit des Abbaus des Moduls vom Hafen |
| Integrierte helle Rohre für Gebrauch mit SMT-Leuchtdiode (LED) | Stellt Hafenstatus und Tätigkeitsfeedback zum Benutzer zur Verfügung |
| Einzigartige Daumenklinke | Stellt intuitive Pressung und Zug-Verriegelnmechanismus zur Verfügung |
| Heiß-steckbare Transceivers | Erlauben Sie Einfügung und entfernbar vom Stecker, ohne hinunter das System anzutreiben |
| Einpreßbeendigung zu PWB | Eliminates lötend, die verrechneten Kosten senkend und Lötmittel-bedingte Fragen vermeiden |
| Mechanisch gekuppelte Käfige haben elastomere Dichtungen 360°, Frühlingsfinger und mehrfache Massepunktstandorte | Provides brachte EMS voran, die zur Einfassung abschirmt |
| Elastomere oder Metalldichtung | Zwei Wahlen für überlegenen EMS-Schutz |
| Zink druckgegossene backshells | Stellen Sie elektrische magnetische Störung 360° (EMI)-Abschirmung zur Verfügung |
Kundenspezifische Lösungen
® bietet kundenspezifische Lösungen mit der Unterstützung mit der Unterstützung unserem sachkundigen Personal und von prompten Service an.
Flexibilität
® bietet eine Vielzahl von Käfigen einschließlich Multihafenwahlen, -lightpipes, -überzug und -abschirmung an.
Wärmeableitung
Unsere thermisch erhöhten Lösungen bieten besser vorder-zu-zurück und spiegelverkehrter Luftstrom durch die Käfige an und stellen bessere Wärmeableitung für führende thermische Leistung der Industrie bereit.
Signal-Qualität
Zu Signalqualität, die SFP-Portfoliofokusse auf dem Klinkeplattenbereich erhöhen, um EMS zu verringern und Verminderung der Stromkreisleistung zu vermeiden und Befolgung zu den Standards sicherzustellen. Produkte werden Versionen eines EMS-Frühlinges und in den elastomeren Dichtung EMS angeboten, um Kundensystemanforderungen zu erfüllen.
Hauptmerkmale und Nutzen, Leistung und Flexibilität
6. Vorteil
7. Mechnical-Zeichnung
Sie können die Demensions-Details von folgender Zeichnung kennen
