Kühlkörper 2 trägt Metall-SFP-Käfig-Verbindungsstück 3,05 Millimeter Einpreßpin

Kühlkörper 2 trägt Metall-SFP-Käfig-Verbindungsstück 3,05 Millimeter Einpreßpin

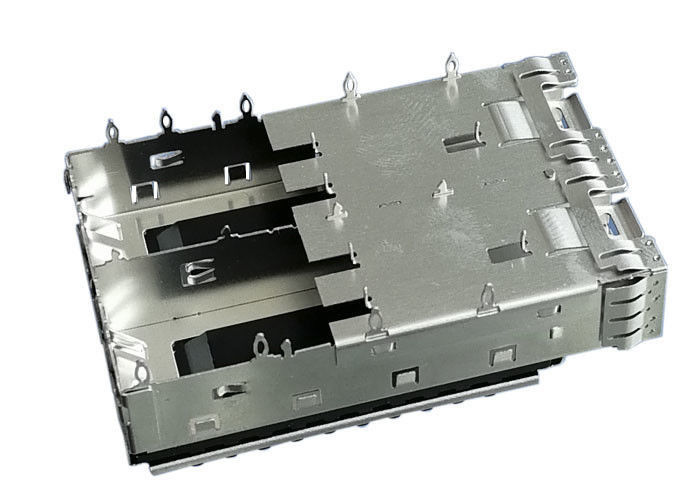

SFP plus Käfig (PN: 47034-00N011) ist 1 x 2 Häfen mechanisch gekuppeltes SFP plus Käfig, es wird verwendet für diesen kleinen Form-Faktor steckbaren (SFP)-Verbindungsstück-Transceiver, mit Einpreßpin;

Einpreßanwendungen zwecks Großserienherstellungsbemühung verringern. Außen verbogene Einfassungskontaktfedern und einteiliger Bau erhöht EMS-Leistung;

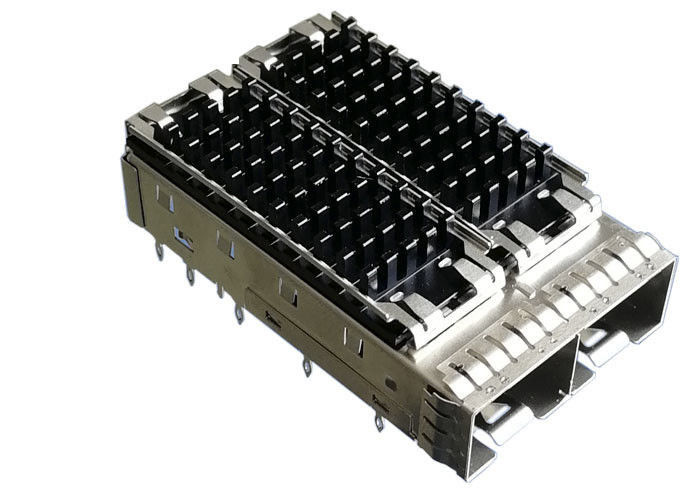

Dieses SFP plus Käfig ist mit Kühlkörper, liefern bessere Wärmeableitung;

Dieses Käfig-Material GLGMET SFP ist Kupferlegierung, Käfig-Länge ist 48.7mm, Breite ist 28.95mm, Höhe ist 15.05mm, Einpreßpin-Länge ist 2.05mm;

Unterstützung zur Struktur kundenspezifischen unterschiedlichen SFP-Käfigs, 1 x n oder 2 x n, unterschiedliches Hitzeemission Loch, unterschiedlicher Berg PIN, unterschiedliche Einpress-PIN-Länge, mit oder ohne helle Rohre, mit oder ohne Kühlkörper, und so weiter,

• 1 x 2 mechanisch gekuppeltes SFP PLUS Käfig
• 1-teiliges Stampled und gebildeter Metallkäfig, mit Wärmeableitungsloch;
• Ohne helle Rohre aber sein kann die entworfene erforderte Anzeige
• Mit Kühlkörper stellen Sie bessere Wärmeableitung zur Verfügung
• Einpreßberg-Art, kann wie erforderlich besonders angefertigt werden
• Käfig-Material: Kupferlegierung
• KLIPP: Stailness-Stahl
• Mit oder ohne elastomere Dichtung
• Helles Rohr-Material: Polycarbonats-Farbe klar
• SFP PLUS Käfig-Länge: 48,7 Millimeter
• SFP PLUS Käfig-Breite: 28,95 Millimeter
• SFP PLUS Käfig-Höhe: 15,05 Millimeter
• SFP PLUS Einpress-PIN-Länge: 3,05 Millimeter

2. Kundenbezogenheits-Service

• Unterstützung, zum integrierten SFP-Verbindungsstücks mit EMS-Käfigen, des lokalisierten SFP-Verbindungsstücks oder der lokalisierten SFP-Käfige zu machen
• Der SFP-Käfig kann mit 1 mechanisch gekuppelter Struktur x n oder Staplungsstruktur mit 2 x sein n
• SFP-Käfig kann mit unterschiedlichem Wärmeableitung Loch sein
• SFP-Käfig kann mit hellen Rohren sein oder außen, errichtet in oder auf Käfigspitze oder -knopf
• SFP-Käfig kann mit Kühlkörper oder außen und dem Kühlkörper mit unterschiedlicher Art sein
• SFP-Käfig kann mit EMS-Finger-Frühling oder elastomerer Dichtung sein
• Unterschiedliche Berg-Art, Einpress- oder Lötmittel-Posten und die Pin-Länge können besonders angefertigt werden

3. SFP PLUS Käfig-Anwendungen:

• Daten/Kommunikationen
• Spitzenserver
• Vernetzung
• Faser-Kanal und Gigabit Ethernet
• Netzwerkausstattung
• Router/Schalter
• Server
• Lagerung
• Telekommunikation
• Schalter
• Telekommunikations-Hardware

Dieses ist keine endgültige Liste von Anwendungen für dieses Produkt. Es stellt einigen des allgemeineren Gebrauches dar.

4. Vorteile:

• Fasten Antwort, Berufs-R&D-Ingenieure, positives Service-Team, stellen alles Prozeßeffektive und gut organisiert sicher;
• 20 Jahre Erfahrungen in den Vielzahl-Verbindungsstücken
• 1500 Angestellte
• 58 R&D-Ingenieure.
• 22000 Quadratmeter Fabrik
• Häfen 20kk/Monat Kapazität
• Wir stützen Costom-Service;
• Unsere Produkte sind mit Bescheinigung RoHS, der REICHWEITE und ULs konform
• Long-term Corporation mit HUAWEI, ZTE, FOXCONN, XIAOMI, TCL und so weiter
• 20KK Prots/Monats-Kapazität
• Managementsystembescheinigung ISO9001, ISO14001, QC080000, OHSAS18001 und IECC internationale
• Wir haben unsere eigene Hardware-Form und Plastikform
• Hat 3 LS-WEDM Maschinen
• Hat 12 WEDM-Maschinen und 8 CNC-Maschinen
• Hat 20 Schleifmaschinen und 12 Funkenerosionsmaschinen
• Hat 30 Aushaumaschinen
• Hat 55 Plastikeinspritzungs-Maschinen
• Hat Werkstätten der vollautomatischen Fertigung

5. SFP PLUS Käfig-Nutzen:

6. Warum wählen Sie US?

UNSER bietet seinen Käfig für kleine Form-Faktor steckbare (SFP)-Transceivers mit dem steifsten mechanischen Entwurf an, der auf dem Markt verfügbar ist. Der Käfig ist für Einpreßanwendungen bestimmt, um Großserienherstellungsbemühung zu verringern. Außen verbogene Einfassungskontaktfedern und einteiliger Bau erhöht EMS-Leistung.

• Niedrige Kosten
• Kompakte Form, kleiner als XFP, X2, EXNPAK;
• Vielzahl-Produkte, SFP-Käfige, QSFP-Käfige, SFP plus Käfige, Käfig QSFP plus Käfige, SFP28, Käfige QSFP28, etc.
•  Stützkundenbezogenheit: Kühlkörper, helle Rohre, PIN-Länge, Bergart, 1 x n oder 2 x n, mit oder ohne integriertes Verbindungsstück;

Kundenspezifische Lösungen

Wärmeableitung

Unsere thermisch erhöhten Lösungen bieten besser vorder-zu-zurück und spiegelverkehrter Luftstrom durch die Käfige an und stellen bessere Wärmeableitung für führende thermische Leistung der Industrie bereit.

Signal-Qualität

Zu Signalqualität, die SFP-Portfoliofokusse auf dem Klinkeplattenbereich erhöhen, um EMS zu verringern und Verminderung der Stromkreisleistung zu vermeiden und Befolgung zu den Standards sicherzustellen. Produkte werden Versionen eines EMS-Frühlinges und in den elastomeren Dichtung EMS angeboten, um Kundensystemanforderungen zu erfüllen.

Hauptmerkmale und Nutzen, Leistung und Flexibilität

1. Angebotkäfige in den Einzelhafen-, mechanisch gekuppelten (1xN) und Staplungskonfigurationen (2xN); Bauch-zubauchmontagekäfige auch angeboten
2. Elastomere Dichtungen oder Frühlinge der Eigenschaften für EMS-Eindämmung
3. Wahlen des Angebotkühlkörpers und des hellen Rohres
4. Staplungskäfige schließen ein integriertes Hochgeschwindigkeitsverbindungsstück mit ein
5. Ergänzend zum SFP-Portfolio von kupfernen Kabeln der Direktbefestigungs und von Optiksteckern LC und von Kabeln
6. Käfige sind für PCI-Kartenanwendungen verfügbar (Eingradmontagewinkel)

7. Mechnical-Zeichnung

Sie können die Demensions-Details von folgender Zeichnung kennen
