Herkunftsort:
China
Zertifizierung:
CE ROHS

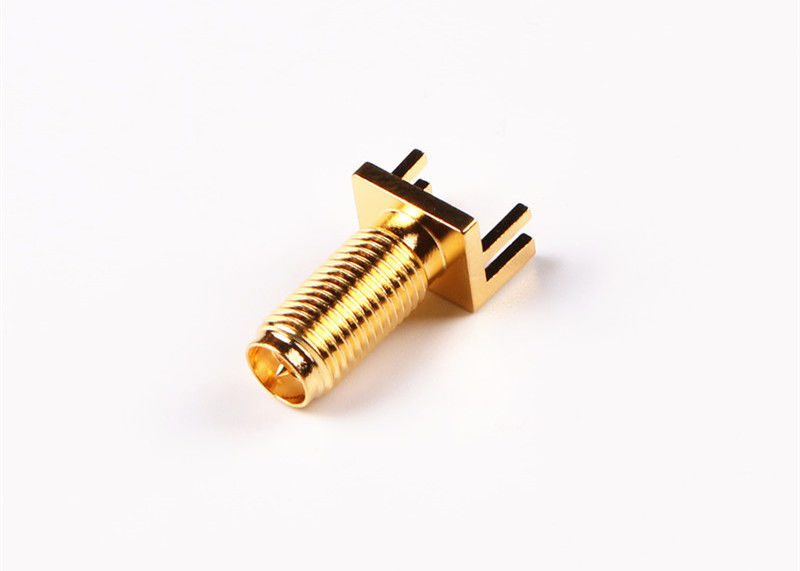

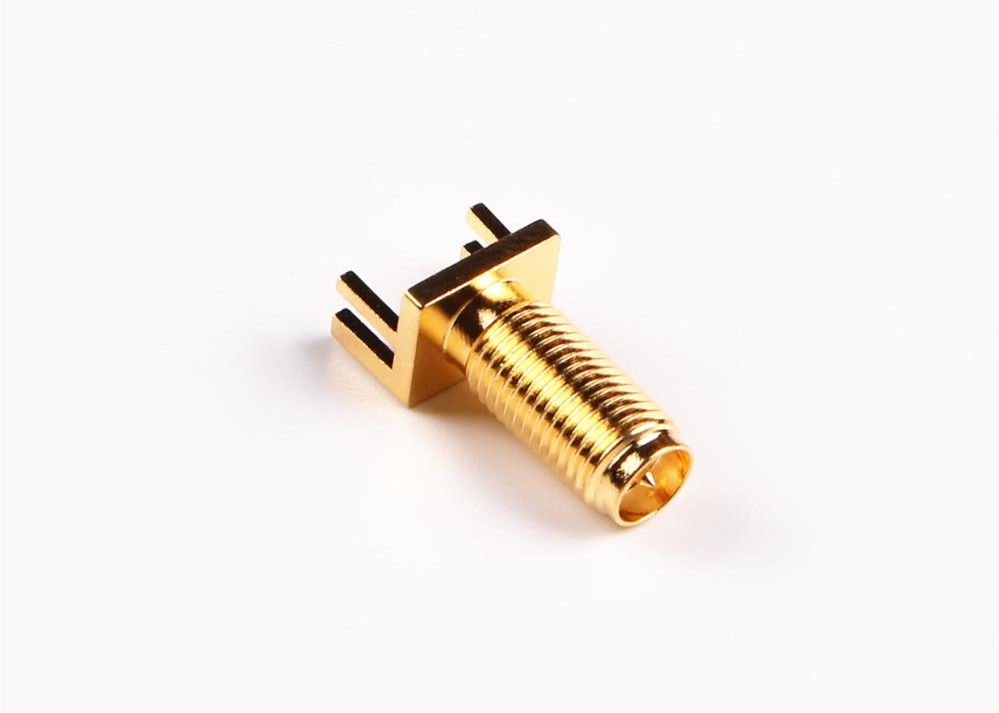

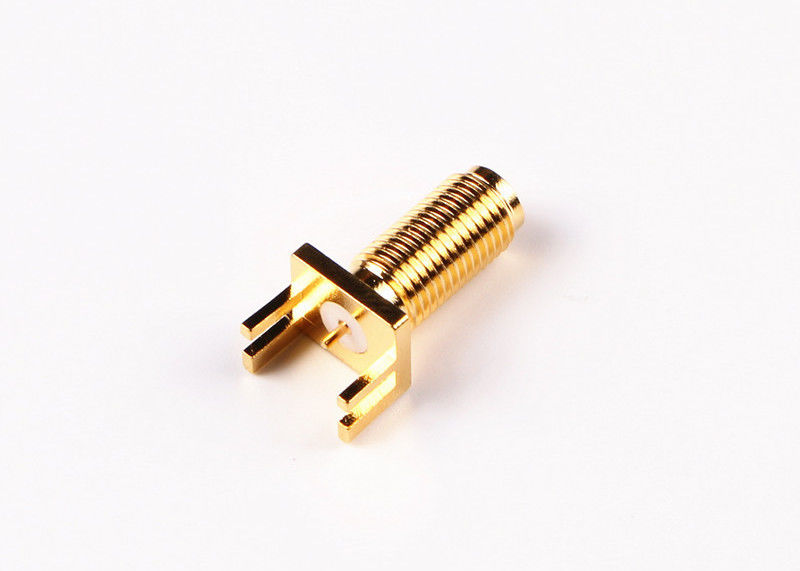

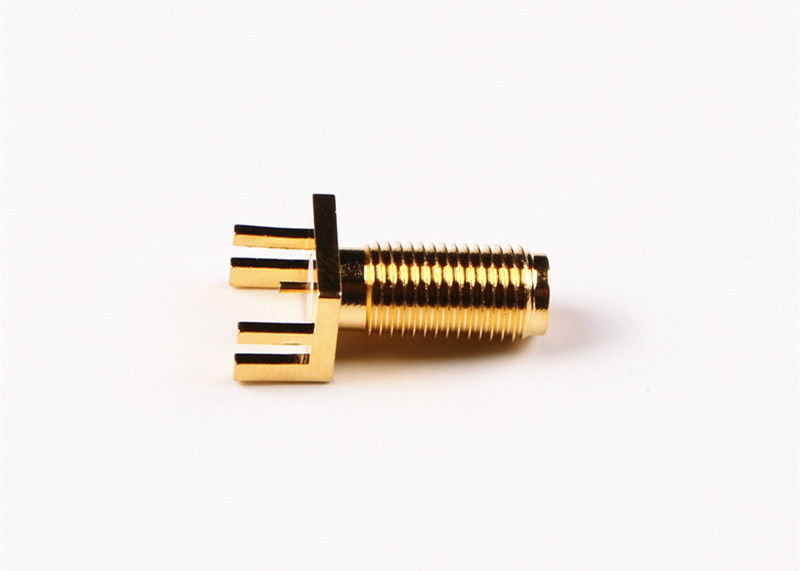

Gold überzogener SMA-Stempel PWB-Berg gerader KräuselungsKoaxialstecker rfs
SMA-Reihe ist Arten Mini-, Hochfrequenz-Koaxialsteckers Rfs, hat sie entsprechend MIL-C-39012 sich entwickelt und produziert. Mit Eigenschaften des Bändchens, gute Bandbreite, überlegene elektrische Eigenschaften. SMA ist die weit verbreitetsten Koaxialstecker Rfs auf den verschiedenen Gebieten der Mikrowellenkommunikation und des Mikrowellenmessgeräts. Der Hochleistungssteckverbinder, der von unserer Firma entwickelt wird, kann zu 20GHz erreichen.
Spezifikation:
| Elektrische Eigenschaften | |||
| Widerstand | 50Ω | ||
| Frequenzbereich | Schließen Sie an solf Kabel DC~12.4GHz an | ||
| Schließen Sie an biegbares Kabel DC~18GHz an | |||
| Nennspannung | 335VRMS | ||
| Dielektrikumc$spannung-widerstand | 1000VRMS | ||
| Isolationswiderstand | ≥5000MΩ | ||
| Mittelwiderstand | Mittelleiter | ≤3.0mΩ | |
| Äußerer Leiter | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| Materielle u. mechanische Eigenschaften | |||
| Mittelleiter | Mann | Messinggold überzogen | |
| Weiblich | Sn--pbronzegold überzogen | ||
| Elastischer Kontakt | Berylliumbronze Nickel überzogen | ||
| Shell und andere Metallteile | Messingnickel überzogen | ||
| Rostfreie Passivierung | |||
| Kräuselungsärmel | Messingnickel überzogen | ||
| Isolatoren | PTFE | ||
| Dichtungsring | Silikonkautschuk | ||
| Haltbarkeit | 500 Zyklen | ||
| Anzugsmoment der Verbindung | 0.79-1.13N .m | ||
| Betriebstemperatur | -45 zu +125Deg C | ||
Prooduct-Detail:
Eigenschaften:
1, SMA Rf-Verbindungsstücke sind in der Schnellkupplung, Stoß-auf oder die Standardschnittstelle verfügbar, gerade, die 90-Grad-Versionen sowie Schutzwand oder 4 Lochplattenkonfigurationen.
2, SMA Rf-Verbindungsstück ist hohe Qualität und schnelle Kombinationen, indem sie einfach zusammen zwei Verbindungsstücke schrauben, ohne das Löten oder die erforderte Kräuselung.
3, elektrische Verbindungsstücke SMA sind für Mikrowelle, Antennen und Prüfungsinstrumentierung etc. weit verbreitet.
4, SMA Rf-Verbindungsstück sind Koaxialstecker Verlegenkoppelung Rfs mit Miniaturgrößen-, Erschütterung-sicherem und breitemFrequenzbereich bis zu 18 Gigahertz (unsere SMA Rf-Verbindungsstücke können 20GHz sein).
Anwendung:
* Breitband
* Instrumentierung
* Antennen
* Telekommunikation
* Aerospace
* Breitband
* Instrumentierung
* in Phasen eingeteilt - Gruppenantennen
* Telekommunikation
* Brett-zu-Brettverbindung
Produkt Cataloge:
| Rf-Adapter |
| SMA/SSMA Rf-Verbindungsstück |
| SMP/SSMP Rf-Verbindungsstück |
| TNC Rf-Verbindungsstück |
| N schreiben Rf-Verbindungsstück |
| MCX/MMCX Rf-Verbindungsstück |
| Wellen-Verbindungsstücke BNC Rfs ConnectorMillimeter (2.4mm, 2.92mm) |
| Rf-Kabel |
| Wellenleiter zum Koaxialadapter |
| Glas-zu-Metallluftdichte verschlüsse |
| J30J-Reihen-Verbindungsstück |
| Mikrowellen-Drehgelenke |
ANMERKUNG:
Wir haben über 4000 Arten Verbindungsprodukte, wenn das Verbindungsstück, das Sie benutzen, nicht gefunden, mit uns bitte mit Ihren Details in Verbindung tritt wird.
