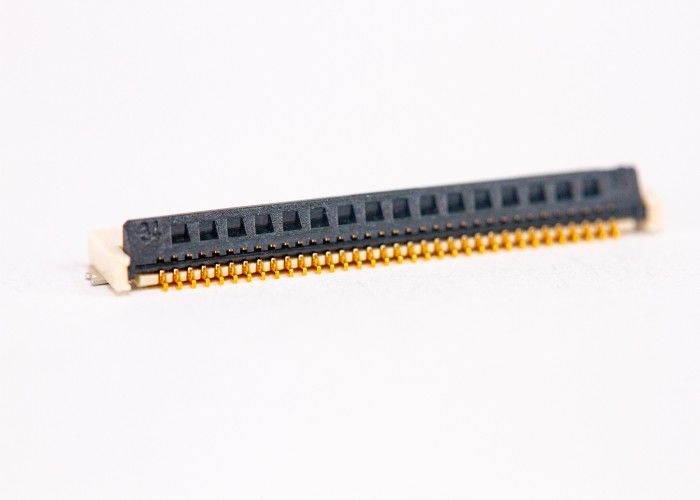

Verbindungsstück-Schwarz-Verschluss-Abdeckungs-Doppeltes Fpc Zif Farbe LCP versah natürliches Kontakt mit Seiten

Front 6-70PIN der 0.5MM Neigungsoffene vordere Verschlussart doppelseitiges Verbindungsstück der Plastikhöhe 1.8MM des Kontaktes FPC/FFC

Flexibles Flachkabel oder FFC, bezieht sich auf jede mögliche Vielzahl des elektrischen Kabels, das flach und flexibel ist, mit flachen festen Leitern. Ein flexibles Flachkabel ist eine Art flexible Elektronik. Jedoch bezieht sich der Ausdruck FFC normalerweise auf das extrem dünne Flachkabel, das häufig elektronischen Anwendungen in den mit hoher Dichte wie Laptops und Handys gefunden wird. Manchmal ist der Ausdruck FPC (flexible gedruckte Schaltung) ungenau-verwendet für irgendeine Art FFC gleichmäßiges-ein wenig, gleichwohl dieser genauer verwendet wird, um zu beschreiben geätzt oder gedruckte Schaltungen, die enthaltene Komponenten und auf ein flexibles Material errichtet werden. FFCs sind normalerweise gerade Verbindungen ohne irgendwelche Komponenten.

Produktbeschreibung

Materielle Zusammensetzung:

• Hauptteil-Wohnung: Natur-Farbe Farbe LCP LCP natürliche (UL 94V-0)
• Verschluss-Abdeckung: Schwarzes LCP-Schwarz-LCP (UL 94V-0)
• Terminalanschluß: Phosphor-Phosphor-Bronze
• Positionierung von Platte Ständer: Messingmessing

Struktur-Entwurfs-Mechanismus:

1) Reihenname Reihe: NEIGUNG 0.3mm FFC/FPC VERDOPPELN Rückseitenrotations-Verschlussverbindungsstück DES KONTAKT-SEITENverbindungsstücks (H=0.9mm)
2) PIN-Position PIN-Position: Sehen Sie Produktzeichnung, Zeichnung zu sehen
3) treten mit Art Kontakt in Verbindung: Doppelseitiger Kontakt Doppelt-Seitenkontakt
4) lötende Art Terminalform TML: SMT-Art
5) passend für FPC starke PWB-Stärke: T=0.2±0.02mm
6) Überziehen von speziellem: Sehen Sie Produktzeichnung, Zeichnung zu sehen
7) löten coplanarity Coplanarity: 0.10mm MAX

Leistungs-Parameter:

1) Standardstatus Normalbedingungen:
Eine Betriebstemperatur: -40 | +85°C keine Kondensationskreuzung. Unter Eisverhältnissen ohne Eis oder Tau
B verwenden Feuchtigkeit Operations-Feuchtigkeit: 20-85%RH
C-Lagertemperatur Lagertemperatur: -10 | +50 ° C keine Kondensationskreuzung. Unter Eisverhältnissen ohne Eis oder Tau
D-Abwehrfeuchtigkeit Speicher-Feuchtigkeit: 20~85%RH
2) Nennspannungs-Bewertungs-Spannung: umgebende Temperatur 20 ° C 50V (Wechselstrom/DC) umgebende Temperatur 20°C 50V (AC/DC)
3) Nennstrom-veranschlagender Strom: Umgebende Temperatur 20 °C 0.5A/umgebende Temperatur 20°C 0.5A/PIN PIN
