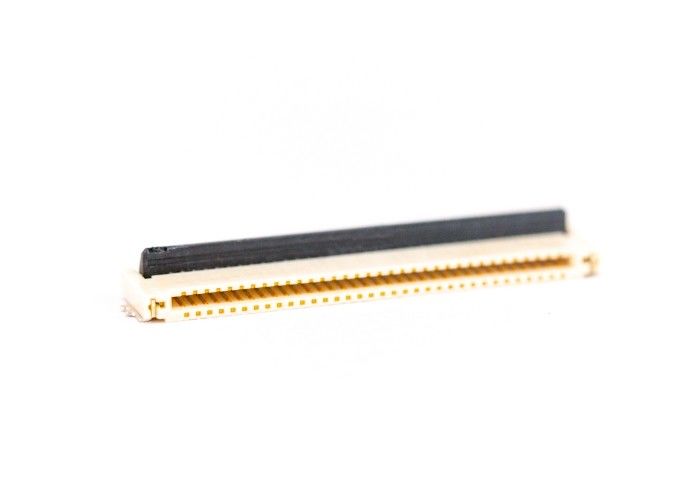

Ffc-Ausbruch-Brett, 24 Verbindungsstück 0.10mmSolder Coplanarity Coplanarity Pin Fpc

Front 6-70PIN der 0.5MM Neigungsoffene vordere Verschlussart doppelseitiges Verbindungsstück der Plastikhöhe 1.8MM des Kontaktes FPC/FFC

Der Abstand der Leiter. Die Neigung bezieht gewöhnlich sich den auf Abstand von der Mitte von einem Leiter zur Mitte seines benachbarten Leiters. Ein einzelnes FFC kann verschiedene Neigungen zwischen verschiedenen Leitern auf dem gleichen Kabel haben, gleichwohl dieses selten ist. FFC-Kabel sind in vielen Neigungen, wie 0,500 Millimeter, 0,625 Millimeter, 0,635 Millimeter, 0,800 Millimeter, 1,00 Millimeter, 1,25 Millimeter, 1,27 Millimeter, 2,00 Millimeter, 2,54 Millimeter verfügbar, aber die allgemeinsten Neigungen sind 0,500 Millimeter und 1,00 Millimeter. Kundenspezifische Neigung und mehrfache Neigung FFC sind auf spezielle Anfrage verfügbar.

Produktbeschreibung

Materielle Zusammensetzung:

• Hauptteil-Wohnung: Natur-Farbe Farbe LCP LCP natürliche (UL 94V-0)
• Verschluss-Abdeckung: Schwarzes LCP-Schwarz-LCP (UL 94V-0)
• Terminalanschluß: Phosphor-Phosphor-Bronze
• Positionierung von Platte Ständer: Messingmessing

Struktur-Entwurfs-Mechanismus:

1) Reihenname Reihe: NEIGUNG 0.3mm FFC/FPC VERDOPPELN Rückseitenrotations-Verschlussverbindungsstück DES KONTAKT-SEITENverbindungsstücks (H=0.9mm)
2) PIN-Position PIN-Position: Sehen Sie Produktzeichnung, Zeichnung zu sehen
3) treten mit Art Kontakt in Verbindung: Doppelseitiger Kontakt Doppelt-Seitenkontakt
4) lötende Art Terminalform TML: SMT-Art
5) passend für FPC starke PWB-Stärke: T=0.2±0.02mm
6) Überziehen von speziellem: Sehen Sie Produktzeichnung, Zeichnung zu sehen
7) löten coplanarity Coplanarity: 0.10mm MAX

Leistungs-Parameter:

1) Standardstatus Normalbedingungen:
Eine Betriebstemperatur: -40 | +85°C keine Kondensationskreuzung. Unter Eisverhältnissen ohne Eis oder Tau
B verwenden Feuchtigkeit Operations-Feuchtigkeit: 20-85%RH
C-Lagertemperatur Lagertemperatur: -10 | +50 ° C keine Kondensationskreuzung. Unter Eisverhältnissen ohne Eis oder Tau
D-Abwehrfeuchtigkeit Speicher-Feuchtigkeit: 20~85%RH
2) Nennspannungs-Bewertungs-Spannung: umgebende Temperatur 20 ° C 50V (Wechselstrom/DC) umgebende Temperatur 20°C 50V (AC/DC)
3) Nennstrom-veranschlagender Strom: Umgebende Temperatur 20 °C 0.5A/umgebende Temperatur 20°C 0.5A/PIN PIN
