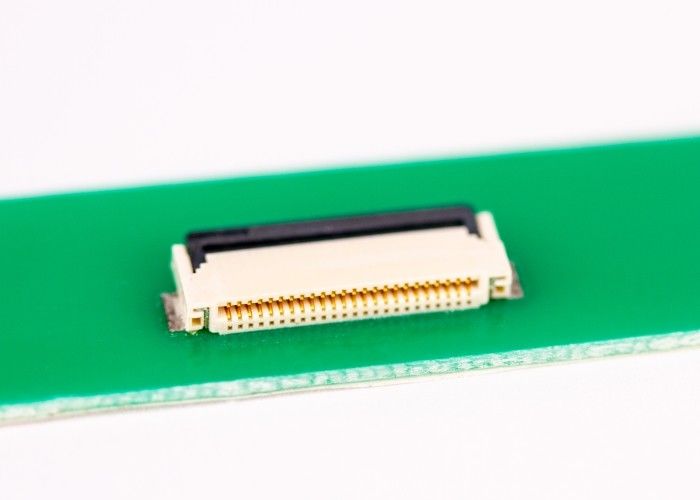

Verbindungsstück der Elektronik-FFC FPC, Fpc-Kabel-Verbindungsstück mit flachen festen Leitern

Front 6-70PIN der 0.5MM Neigungsoffene vordere Verschlussart doppelseitiges Verbindungsstück der Plastikhöhe 1.8MM des Kontaktes FPC/FFC

Eigenschaften und Nutzen

1. Ein-Note, die ZIF-Auslöser dreht
2. Tastklicken, zum des Anschlusses zu bestätigen
3. PWB-Raumersparnisentwurf
4. Stützt Montage mit hoher Dichte
5. Spitzen- und untere MontageKontaktanordnungen

Produktbeschreibung

Materielle Zusammensetzung:

• Hauptteil-Wohnung: Natur-Farbe Farbe LCP LCP natürliche (UL 94V-0)
• Verschluss-Abdeckung: Schwarzes LCP-Schwarz-LCP (UL 94V-0)
• Terminalanschluß: Phosphor-Phosphor-Bronze
• Positionierung von Platte Ständer: Messingmessing

Struktur-Entwurfs-Mechanismus:

1) Reihenname Reihe: NEIGUNG 0.3mm FFC/FPC VERDOPPELN Rückseitenrotations-Verschlussverbindungsstück DES KONTAKT-SEITENverbindungsstücks (H=0.9mm)
2) PIN-Position PIN-Position: Sehen Sie Produktzeichnung, Zeichnung zu sehen
3) treten mit Art Kontakt in Verbindung: Doppelseitiger Kontakt Doppelt-Seitenkontakt
4) lötende Art Terminalform TML: SMT-Art
5) passend für FPC starke PWB-Stärke: T=0.2±0.02mm
6) Überziehen von speziellem: Sehen Sie Produktzeichnung, Zeichnung zu sehen
7) löten coplanarity Coplanarity: 0.10mm MAX

Leistungs-Parameter:

1) Standardstatus Normalbedingungen:
Eine Betriebstemperatur: -40 | +85°C keine Kondensationskreuzung. Unter Eisverhältnissen ohne Eis oder Tau
B verwenden Feuchtigkeit Operations-Feuchtigkeit: 20-85%RH
C-Lagertemperatur Lagertemperatur: -10 | +50 ° C keine Kondensationskreuzung. Unter Eisverhältnissen ohne Eis oder Tau
D-Abwehrfeuchtigkeit Speicher-Feuchtigkeit: 20~85%RH
2) Nennspannungs-Bewertungs-Spannung: umgebende Temperatur 20 ° C 50V (Wechselstrom/DC) umgebende Temperatur 20°C 50V (AC/DC)
3) Nennstrom-veranschlagender Strom: Umgebende Temperatur 20 °C 0.5A/umgebende Temperatur 20°C 0.5A/PIN PIN
