Herkunftsort:
China
Zertifizierung:
ISO9001, SGS, Rohs, Reach
Video

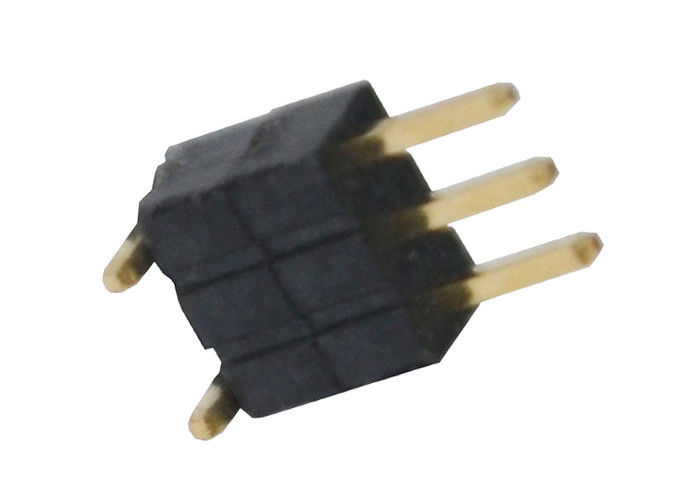

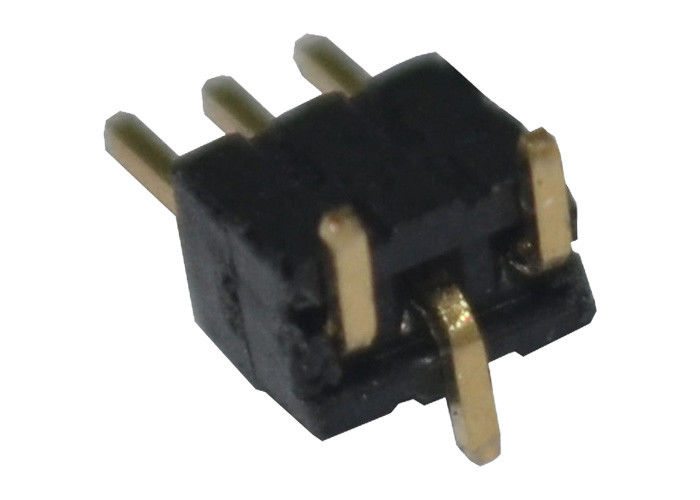

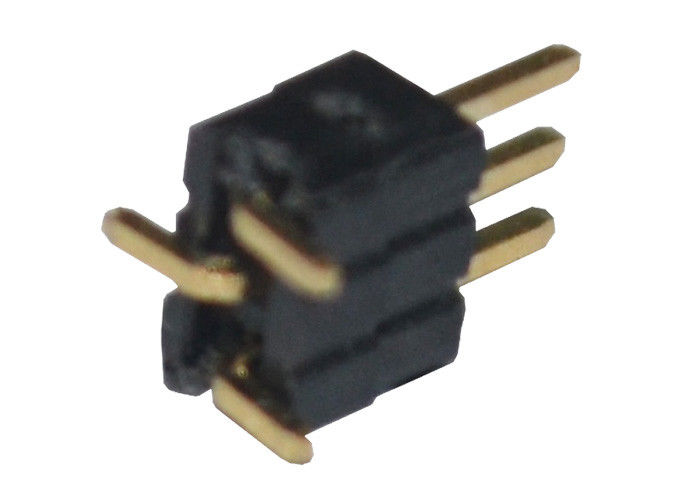

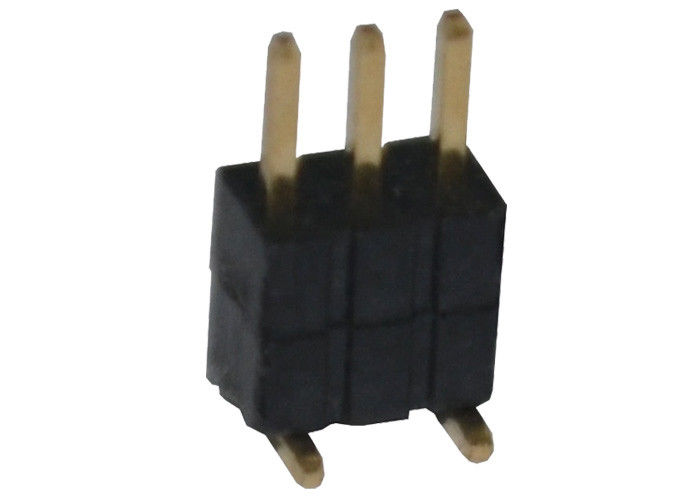

Kunststoff 3-Stift-Einzeilen-Kopfverbindung 1,27 mm vertikale Montage SMT-Typ
Was ist der Pin Header Connector?
Pin Header Connector sind Verbindungssysteme, die auf Leiterplatten montiert sind.oder von oder zu den PCB aus einer anderen Quelle in der AusrüstungsanlageSie bieten eine einfache Methode der Konstruktion für die Herstellung, da die PCB nicht fest miteinander verbunden sind und später in einem Produktionsprozess zusammengebaut werden können.
Anwendung des Produkts:
Pin-Header ist weit verbreitet in Displays, Digitalkamera, MP3, MP4, PDA, Computer, Computer-Motherboard, eine Vielzahl von mobilen Speicherplatten, Kartenleser, Sicherheitsprodukte, Stromzähler,drahtloses Telefon, Mobiltelefon, Interphone, programmbestimmte Schalter, VCD, DVD, LCM/LED-Display-Modul, elektronische Spielzeuge, Haushaltsgeräte usw. Als zuverlässigste Verbindungsplatte zu PlatteWird auf die Platte gelegt.
| Name | Anschlüsse für Pinheader/PCB-Anschlüsse |
| Schwingung | 1.27mm |
| Kunststoffhöhe | 3.0 mm |
| Typ | SMT-Typ |
| Farbe des Isolators | Schwarz/Grau |
| Entflammbarkeit des Isolators | UL 94V-0 |
| Aktuelles Rating | 1A |
| Kontaktwiderstand (max) | 20m Ohm max. |
| Widerstand gegen Spannung | 500 V Wechselstrom |
| Isolierwiderstand ((min) | 1000 M ohm Min bei Gleichspannung 500 V |
| Kontaktmaterialien | Gold/Zinnplattierung |
| Kontaktplattiert | Zinn oder Gold über Nickel |
| Isoliermaterial | PA6T |
| Verarbeitungstemperatur | -40 ~ 105 °C |
| Verpackung | Verpackung auf dem Tablett |
| OEM/ODM | Annahme |
| Typ der Montage | Vertikalmontage |
| Kündigung | Anpassung |
| Kontaktform | Quadratische Spitze |
| Pin verfügbar | 2 Pins bis 80 Pins |
Kategorie
1Nach dem Abstand: 0.8, 1.0, 1.27, 2.0, 2.54, 3.96, 5,08 mm;
2. Gemäß der Installationsart des Layouts ist es hauptsächlich in 180°, 90°, SMT ((vertikal montierte SMT, horizontale SMT und rechten Winkel SMT) unterteilt;
3Nach der Anzahl der Zeilen ist es in eine, eine, zwei, drei und vier Zeilen unterteilt.
4- nach der Höhe: 1,0/1,5/2,5 mm;
5Anzahl der Stiche: 02 bis 80
6Anzahl der Stiche: 02 bis 80; 02 bis 100;
7Verpackung: Beutel, Rollbeutel, Schüttgut, Rohr, CAP/Mylar + Verpackung mit Rollband;
Häufig gestellte Fragen
F: Sind Sie eine Handelsgesellschaft?
A: Wir sind eine Fabrik in Shenzhen, China.
F: Kann ich ein paar Proben bekommen?
A: Ja, einige Proben sind kostenlos.
F: Wenn bei Erhalt der Ware die defekten Produkte auftreten, wie soll man damit umgehen?
1Wenn die Ware nicht so gut ist wie vor dem Versand, haben wir viele Überprüfungen, um zu bestätigen, dass die Produkte kein Problem haben.
2. Erstens: warum dies geschehen wird, wie geschieht, und wie in Zukunft zu kontrollieren, wird eine Tabelle für Ihre Überprüfung kommen.
3Zweitens: Diskussion über die Lösungen.
4Schließlich trägt RealRun alle Gebühren bei Rücksendung und Umtausch der Ware oder bei entstandenen Verlusten.
